এমচিচিবি কি?

এটা এমচিচিবি —মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰ— এটা কম-ভোল্টেজ সুৰক্ষামূলক ডিভাইচ যি অভাৰলোড বা শ্বৰ্ট-চাৰ্কিট অৱস্থা ধৰা পেলালে এটা বৰ্তনী স্বয়ংক্ৰিয়ভাৱে বিচ্ছিন্ন কৰে। ফিউজৰ দৰে নহয়, ইয়াক ৰিছেট কৰি ট্ৰিপৰ পিছত পুনৰ ব্যৱহাৰ কৰিব পাৰি। ঢালাই কৰা কেছৰ ভিতৰত এটা তাপ-চুম্বকীয় ট্ৰিপ ব্যৱস্থাই দুটা কাম চম্ভালে: এটা তাপীয় মৌলে স্থায়ী অতিৰিক্ত বোজাৰ প্ৰতি সঁহাৰি জনায়, আনহাতে এটা চুম্বকীয় মৌলে শ্বৰ্ট-চাৰ্কিটৰ দোষৰ প্ৰতি তৎক্ষণাত প্ৰতিক্ৰিয়া কৰে। ফলত প্ৰকৃত বৈদ্যুতিক বোজাৰ আচৰণৰ সৈতে মিল থকা সুৰক্ষা।

এটা এমচিচিবি কেতিয়া বাছনি কৰিব লাগে: মূল অহা ফিডাৰ, তিনি-ফেজ বিতৰণ পেনেল, বৃহৎ মটৰ চাৰ্কিট, বা যিকোনো বিন্দু য'ত সম্ভাৱ্য শ্বৰ্ট-চাৰ্কিট কাৰেণ্টে এটা এমচিবিয়ে বাধা দিব পৰাতকৈ অধিক হয়।

যেতিয়া এটা MCB যথেষ্ট হয়: সামান্য লোড আৰু কম দোষৰ স্তৰৰ সৈতে চূড়ান্ত উপ-বৰ্তনীসমূহ — আৱাসিক বৰ্ডসমূহ, পোহৰ আৰু চকেট বৰ্তনীসমূহ।

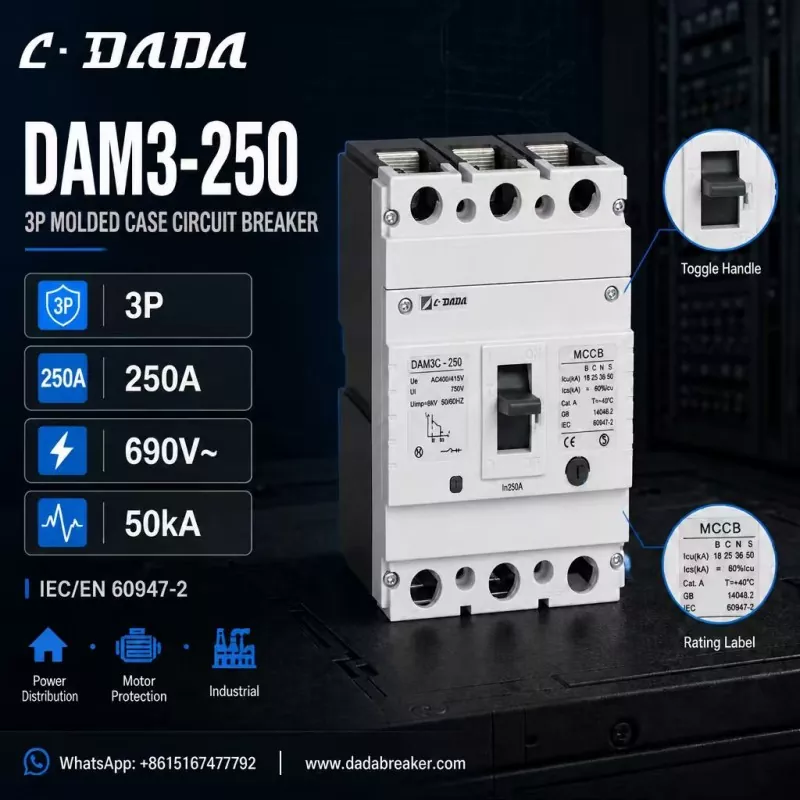

250A three-pole MCCB

সঠিক MCCB কেনেকৈ নিৰ্বাচন কৰিব

ৰেটেড কাৰেণ্ট (In)

1. — অবিৰত লোডৰ সৈতে মিলাওক, আৰু মটৰৰ আৰম্ভণি কাৰেণ্টৰ বাবে হেডৰুমৰ অনুমতি দিয়ক।

ব্ৰেকিং ক্ষমতা (Icu / Ics)

2. — সংস্থাপন বিন্দুত সম্ভাৱ্য শ্বৰ্ট-চাৰ্কিট কাৰেণ্টতকৈ বেছি হ'ব লাগিব। দোষৰ স্তৰ যিমানেই বেছি হ’ব সিমানেই Icu ৰ প্ৰয়োজন হ’ব।

মেৰু

3. — তিনি-ফেজ ব্যৱস্থাৰ বাবে 3P, 4P য'ত নিউট্ৰেলকো বিচ্ছিন্ন কৰাৰ প্ৰয়োজন হয়।

ভল্টেজ ৰেটিং

4. — চিস্টেমৰ বিপৰীতে ৰেটেড অপাৰেচনেল ভল্টেজ (Ue), ইনচুলেচন ভল্টেজ (Ui) আৰু ইম্পলছ উইণ্ডষ্টেণ্ড (Uimp) পৰীক্ষা কৰক।

মানদণ্ড আৰু প্ৰমাণপত্ৰ

৫. — আইইচি/ইএন ৬০৯৪৭-২ অনুসৰণ আৰু চিই মাৰ্কিং আন্তঃৰাষ্ট্ৰীয় প্ৰকল্পৰ বাবে ভিত্তি ৰেখা।

দৰ্খাস্ত

6. — মটৰ সুৰক্ষা, শক্তি বিতৰণ আৰু ঔদ্যোগিক সংস্থাপনৰ বাবে বিভিন্ন ফ্ৰেম ৰেটিং আৰু ট্ৰিপৰ বৈশিষ্ট্যৰ প্ৰয়োজন হ'ব পাৰে।

এটা ভালদৰে নিৰ্দিষ্ট কৰা ২৫০এ এমচিচিবি কেনেকুৱা দেখা যায়:

এই কংক্ৰিট বনাবলৈ, C·DADA Electric ৰ DAM3-250 বিবেচনা কৰক — এটা 250A তিনি-মেৰু MCCB যিয়ে এই শ্ৰেণীৰ ডিভাইচত কি বিচাৰিব লাগে তাক দেখুৱাইছে:

3P বিন্যাস

● 250A ৰেটেড কাৰেণ্ট (In)ৰ সৈতে, তিনি-ফেজ বিতৰণ বৰ্ডৰ বাবে উপযোগী

ভল্টেজ ৰেটিং:

● ৬৯০ভি~; ইউই এচি৪০০/৪১৫ভি, ইউআই ৭৫০ভি, ইউইম্প ৮কেভি

50kA লৈকে ব্ৰেকিং ক্ষমতা

— B / C / N / S ভিন্নতাসমূহত 18 / 25 / 36 / 50 kA ৰ Icu, যাতে সংস্থাপকসকলে নে'টৱৰ্কৰ বিভিন্ন বিন্দুত দোষ স্তৰসমূহ মিলাব পাৰে

আইইচি/ইএন ৬০৯৪৭-২ আৰু জিবি ১৪০৪৮.২ অনুসৰণ

CE চিহ্নিত কৰা হৈছে, দৃশ্যমান অপাৰেটিং অৱস্থাৰ বাবে এটা স্পষ্ট ON/OFF টগল হেণ্ডেলৰ সৈতে

● শক্তি বিতৰণ, মটৰ সুৰক্ষা আৰু ঔদ্যোগিক প্ৰয়োগৰ বাবে নিৰ্মিত

এই ধাৰ্য্যকৰণৰ আঁৰৰ যুক্তি: 50kA শ্ৰেণী ব্ৰেকিং ক্ষমতাৰ সৈতে এটা 250A, 3-পোল ফ্ৰেমে পেনেল বিল্ডাৰ আৰু ঠিকাদাৰৰ প্ৰয়োজনীয়তাৰ বেছিভাগ সামৰি লয় — মূল বিতৰণ বৰ্ডৰ পৰা মটৰ ফিডাৰ চাৰ্কিটলৈকে — যেতিয়া একাধিক Icu ভিন্নতাই আপোনাক প্ৰকৃত দোষ স্তৰৰ বিপৰীতে সঠিক-আকাৰৰ খৰচ দিয়ে।

নিৰ্বাচনৰ পৰামৰ্শ

● কম দোষ স্তৰৰ সৈতে ~125A লৈকে চূড়ান্ত বৰ্তনীৰ বাবে, এটা MCB অৰ্থনৈতিক পছন্দ।

মূল বিতৰণ, মটৰ সুৰক্ষা আৰু ঔদ্যোগিক চুইচগিয়াৰৰ বাবে, সংস্থাপনৰ সম্ভাৱ্য শ্বৰ্ট-চাৰ্কিট কাৰেণ্ট অতিক্ৰম কৰা ব্ৰেকিং ক্ষমতাৰ সৈতে এটা এমচিচিবি বাছক।

সন্দেহ হ'লে, ব্ৰেকিং ক্ষমতাৰ ওপৰত এটা শ্ৰেণীৰ আকাৰ বৃদ্ধি কৰক: খৰচৰ পাৰ্থক্য সৰু, আনহাতে সুৰক্ষাৰ মাৰ্জিন এটা সৰু দোষ আৰু এটা ডাঙৰ বিজুতিৰ মাজৰ পাৰ্থক্য হ'ব পাৰে।

সঘনাই সোধা প্ৰশ্ন

প্ৰশ্ন : এমচিচিবি কি?

উঃ উঃ কমল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰএটা ৰিছেট কৰিব পৰা কম-ভোল্টেজ সুৰক্ষামূলক ডিভাইচ যি অভাৰলোড বা শ্বৰ্ট-চাৰ্কিটত এটা বৰ্তনী বিচ্ছিন্ন কৰে, যিটো এটা ক্ষুদ্ৰ চাৰ্কিট ব্ৰেকাৰৰ তুলনাত অধিক কাৰেণ্ট আৰু দোষ স্তৰৰ বাবে ডিজাইন কৰা হৈছে।

প্ৰশ্ন : এমচিচিবিৰ ওপৰত আইচিইউৰ অৰ্থ কি?

উত্তৰ: Icu হৈছে চূড়ান্ত শ্বৰ্ট-চাৰ্কিট ব্ৰেকিং ক্ষমতা — ব্ৰেকাৰে বাধা দিব পৰা সৰ্বোচ্চ ফল্ট কাৰেণ্ট। Ics হৈছে সেৱা ভংগ ক্ষমতা, যিটো স্তৰ ই বাৰে বাৰে বাধা দিব পাৰে আৰু কাৰ্যক্ষম হৈ থাকিব পাৰে।

প্ৰশ্ন : মোৰ এমচিচিবিৰ বাবে ব্ৰেকিং কেপাচিটি কেনেকৈ বাছি লম?

উত্তৰ: সংস্থাপন বিন্দুত সম্ভাৱ্য শ্বৰ্ট-চাৰ্কিট কাৰেণ্টতকৈ উচ্চ এটা Icu ৰেটিং বাছক। উচ্চ ট্ৰেন্সফৰ্মাৰ ক্ষমতা বা দীঘলীয়া ঔদ্যোগিক ফিডাৰৰ বিতৰণ বৰ্ডত সাধাৰণতে ৩৬–৫০কেএ শ্ৰেণীৰ ডিভাইচৰ প্ৰয়োজন হয়।

প্ৰশ্ন : DAM3-250 MCCB কি?

উত্তৰ: DAM3-250 হৈছে C·DADA Electric ৰ পৰা 250A থ্ৰী-পোল মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰ, শক্তি বিতৰণ, মটৰ সুৰক্ষা আৰু ঔদ্যোগিক প্ৰয়োগৰ বাবে 50kA পৰ্যন্ত ব্ৰেকিং ক্ষমতাৰ সৈতে 690V পৰ্যন্ত ৰেটিং।
