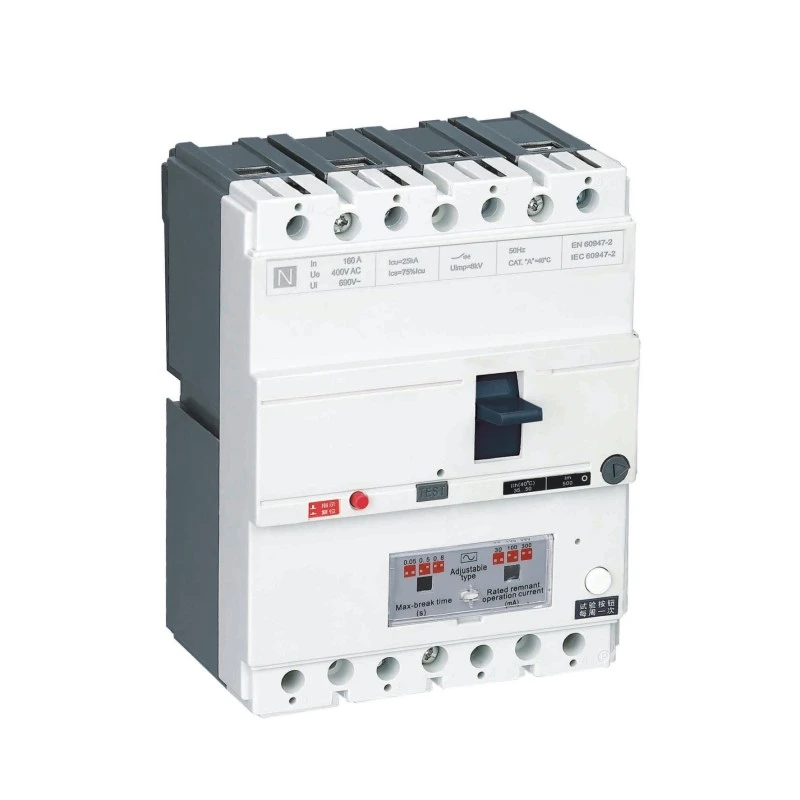

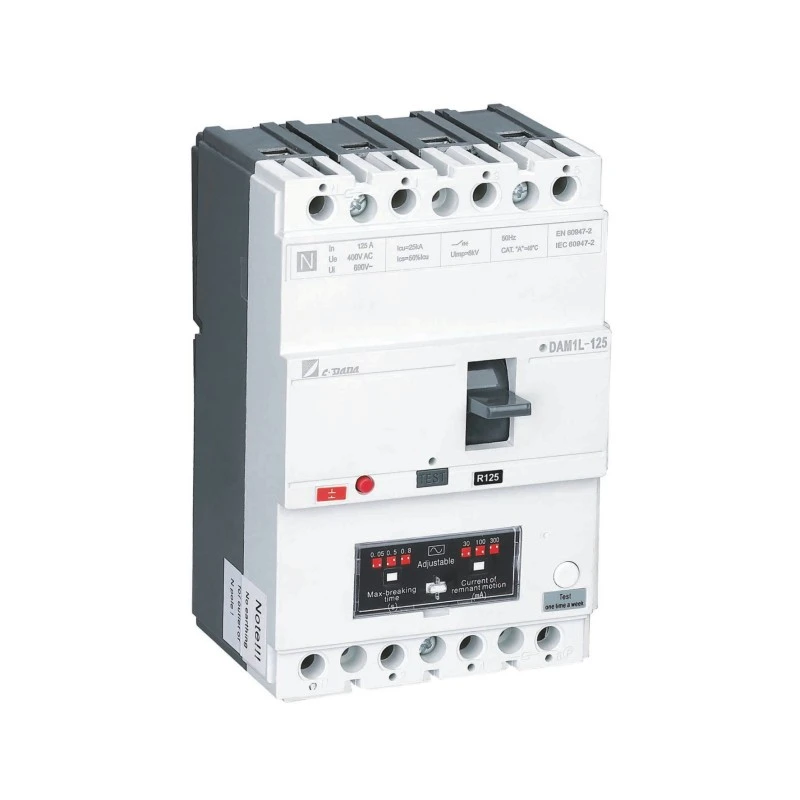

লিকেজ প্ৰটেকচনৰ সৈতে এমচিচিবি

লিকেজ সুৰক্ষাৰ সৈতে CDADA DAM1L ছিৰিজ MCCB ৰ সৈতে অভাৰলোড আৰু শ্বৰ্ট-চাৰ্কিট সুৰক্ষাৰ বাহিৰেও বৈদ্যুতিক সুৰক্ষা বৃদ্ধি কৰক। পেছাদাৰী নিৰ্মাতা চাংহাই ডাডা ইলেক্ট্ৰিক কোম্পানী, লিমিটেডে আন্তঃৰাষ্ট্ৰীয় মানদণ্ডত ডিজাইন কৰা এই লিকেজ এমচিচিবি ৪পিয়ে জীৱন আৰু অগ্নি-ৰক্ষাকাৰী মাটিৰ দোষ ধৰা পেলোৱাৰ সৈতে উচ্চ-কাৰ্যক্ষম শক্তি বিতৰণৰ সংমিশ্ৰণ ঘটায়।

400V/415V ত 10A ৰ পৰা 500A লৈ ৰেটিং কৰা হৈছে, ই নিয়ন্ত্ৰণযোগ্য অৱশিষ্ট অপাৰেটিং কাৰেণ্ট (30mA–1000mA) আৰু বৈকল্পিক সময় বিলম্ব প্ৰদান কৰে—ব্যক্তিগত সুৰক্ষা (≤30mA) বা অগ্নি প্ৰতিৰোধ (100mA–500mA+)ৰ বাবে নিৰ্ধাৰিত সুৰক্ষা সক্ষম কৰা। বহু-ফেজ চালিত ইলেক্ট্ৰনিকছৰ সৈতে, এটা ফেজ বিকল হ'লেও বা ভল্টেজ ৫০ ভিলৈ হ্ৰাস পালেও ই কাৰ্যক্ষম হৈ থাকে, যাৰ ফলত সুৰংগ, উচ্চ, পৰিবহণ হাব, আৰু ঔদ্যোগিক উদ্যোগৰ দৰে জটিল আন্তঃগাঁথনিত অতুলনীয় নিৰ্ভৰযোগ্যতা নিশ্চিত কৰা হয়।

মূল নিৰ্দিষ্টকৰণসমূহ

মডেল: DAM1L ছিৰিজ – আৰ্থ লিকেজ এমচিচিবি (চিবিআৰ-টাইপ এমচিচিবি)

মেৰু: ৪পি (মানক; অনুৰোধ কৰিলে ৩পি উপলব্ধ)

ৰেটেড কাৰেণ্ট (ইন): ১০এ – ৫০০এ

ৰেটেড ভল্টেজ: ৪০০V / ৪১৫V এচি, ৫০Hz

ইনচুলেচন ভল্টেজ (Ui): 400V (≤160A), 690V (>250A)

অৱশিষ্ট কাৰেণ্ট ছেটিংছ (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

নিয়ন্ত্ৰণযোগ্যতা: I△n আৰু ভ্ৰমণ সময়ৰ অন-ছাইট সামঞ্জস্য (তৎক্ষণাত বা বিলম্বিত)

ব্ৰেকিং ক্ষমতাৰ প্ৰকাৰ:

B প্ৰকাৰ: মৌলিক (Inm < 100A)

S ধৰণ: মানক

H প্ৰকাৰ: উচ্চ ব্ৰেকিং (>160A)

প্ৰমাণপত্ৰ: চি ই, চি বি, চেমকো

মূল বৈশিষ্ট্যসমূহ:

★ বহু-ফেজ চালিত RCD চাৰ্কিট → 50V তললৈ কাম কৰে

★ পৃথক মূল & আৰ্চিং যোগাযোগ

★ পুছ-টু-ট্ৰিপ পৰীক্ষা বুটাম

★ নিয়ন্ত্ৰণযোগ্য চুম্বকীয় ছেটিং (0.8–1.0×In)

★ শক্তিশালী EMI/RFI বিৰোধী হস্তক্ষেপ ক্ষমতা

★ সম্পূৰ্ণ আনুষংগিক পৰিসৰ: শ্বাণ্ট ভ্ৰমণ, সহায়ক / এলাৰ্ম যোগাযোগ, ঘূৰ্ণনীয় হেণ্ডেল

কাৰিকৰী তথ্য পত্ৰ

আৰ্থ-লিকেজ চাৰ্কিট ব্ৰেকাৰ(ELCB)

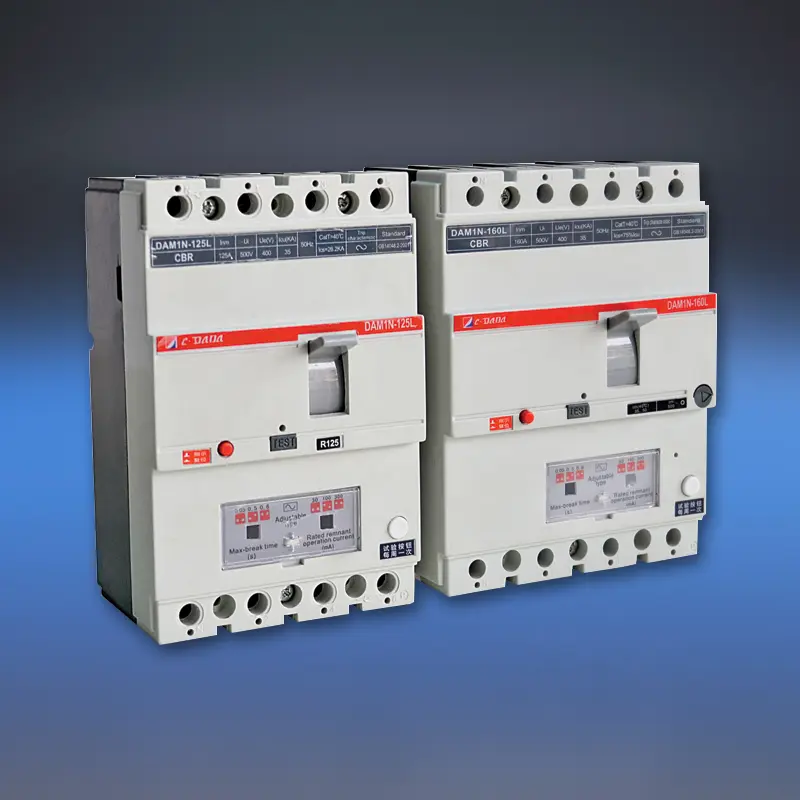

মডেল			DAM1-125L			DAM1-160L
ব্ৰেকিং কেপাচিটি ক'ড			B	N	S	B	N	S
ফ্ৰেমৰ আকাৰৰ ৰেটিং কাৰেণ্ট- Inm (A)			১২৫ক			১৬০ক
ৰেটিং কাৰেণ্ট-ইন(40,50 বা 55°C) (A)			১০ - ১২,৫ - ১৬ - ২০ - ২৫ - ৩২(৩০) - ৪০ - ৫০ - ৬৩(৬০) - ৮০ - ১০০ - ১২৫ক			১০- ১২,৫-১৬-২০ - ২৫ - ৩২ - ৪০ - ৫০ - ৬৩ - ৮০ - ১০০ -১২৫ - ১৬০(১৫০)ক
Ui (V)			৬৯০ভি			৬৯০ভি
Ue (V)			৪০০ভি			৪০০/৪১৫ভি
মেৰুৰ সংখ্যা			৪পি			৪পি
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(শিখৰ)/cos ф (KA)			৪০/০.৩	৭৩.৫/০.২৫	১০৫/০.২৫	৪১/০.৩	৭৩.৫/০.২৫	১১০/০.২৫
(I△m)KA/cosф			৯/০.৫			১৯/০.৫
অৱশিষ্ট কাৰেণ্ট থ্ৰেছহোল্ড(mA)			১০০-৩০০-৫০০			১০০-৩০০-৫০০
সময়ৰ বিলম্ব(ms)			৫০-৫০০-৮০০			৫০-৫০০-৮০০
Uimp (V)			10000			8000
ডাইলেক্ট্ৰিক প্ৰপাৰি (V)			2500			3000
ল'নাইজেচনৰ দূৰত্ব (মি.মি.)			≤৩০/০			≤৩০/০
ধৈৰ্য	মুঠ চক্ৰ		8000			8000
	বৈদ্যুতিক জীৱন		1000			1000
	যান্ত্ৰিক জীৱন		7000			7000
শ্ৰেণী (EN 60947-2/IEC 60947-2)	মূল বৰ্তনী		এ/০			এ/০
	সহায়ক বৰ্তনী		এচি-১৫			এচি-১৫
ভল্টেজ ৰিলিজৰ অধীনত			√			√
শ্বাণ্ট ৰিলিজ			√			√
সহায়ক যোগাযোগ			√			√
এলাৰ্ম যোগাযোগ			√			√
সহায়ক যোগাযোগ আৰু এলাৰ্ম যোগাযোগ			√			√
হেণ্ডেল অপাৰেচন মেকানিজম			√			√
বৈদ্যুতিক পৰিচালনা ব্যৱস্থা			√			√
টাৰ্মিনেল কভাৰ			√			√
ফেজ বিভাজক			√			√
	W (মি.মি.)	৩পি	-			-
		৪পি	101			120
	L (মি.মি.)	৩পি	-			-
		৪পি	155			120
	হমম)	৩পি	-			-
		৪পি	70			70
ওজন	স্থিৰ সংস্কৰণ 3P/4P		-			-
	প্লাগ-ইন সংস্কৰণ 3P/4P		-			-
	সংস্কৰণ 3P/4P উলিয়াওক		-			-

লিকেজ সুৰক্ষাৰ সৈতে CDADA MCCB কিয় বাছি লওক?

★ প্ৰকৃত সংহত সুৰক্ষা

এড-অন RCD মডিউলসমূহৰ দৰে নহয়, DAM1L ৰ অন্তৰ্নিৰ্মিত, কাৰখানা-মানাংকিত লিকেজ সুৰক্ষা আছে—নিখুঁত সমন্বয় সুনিশ্চিত কৰি আৰু সুসংগততাৰ সমস্যাসমূহ আঁতৰাই।

★ আৰচিডি চাৰ্কিটৰ বাবে বহু-ফেজ শক্তি

এটা পৰ্যায় হেৰাই গ’লে প্ৰাৰম্ভিক আৰচিডিসমূহ বিফল হৈছিল। চিডিএডিএৰ ডিজাইনে সুৰক্ষা ইলেক্ট্ৰনিকছক শক্তি প্ৰদান কৰিবলৈ সকলো ফেজ ব্যৱহাৰ কৰে, গতিকে ই ফেজ হেৰুৱা বা গুৰুতৰ আণ্ডাৰভোল্টেজৰ সময়তো কাম কৰি থাকে।

★ এটা ডিভাইচত দ্বৈত সুৰক্ষা লক্ষ্য

◆ 30mA: ব্যক্তিগত শ্বক সুৰক্ষাৰ বাবে IEC প্ৰয়োজনীয়তা পূৰণ কৰে

◆ 100mA–1000mA: সৰু, স্থায়ী মাটিৰ দোষৰ পৰা ইনচুলেচন অৱক্ষয়ৰ জুই ৰোধ কৰে

★ বাস্তৱ-বিশ্বৰ অৱস্থাৰ বাবে ফিল্ড-এডজাষ্টেবল

ভিজা পৰিৱেশত (যেনে, গাড়ী ধোৱা, ফাৰ্ম) সুৰক্ষা বজাই ৰাখিবলৈ সংবেদনশীলতা আৰু সময়ৰ বিলম্বক ফাইন-টিউন কৰক।

★ ঔদ্যোগিক-গ্ৰেড নিৰ্ভৰযোগ্যতা

উচ্চ ব্ৰেকিং ক্ষমতা (H-ধৰণ), শক্তিশালী চাপ পৃথকীকৰণ, আৰু IP20+ টাৰ্মিনেল সুৰক্ষাই ইয়াক কঠোৰ বাণিজ্যিক আৰু ঔদ্যোগিক সংহতিৰ বাবে উপযোগী কৰি তোলে।

★ গ্লোবেল কম্প্লাইয়েন্স, স্থানীয় মূল্য

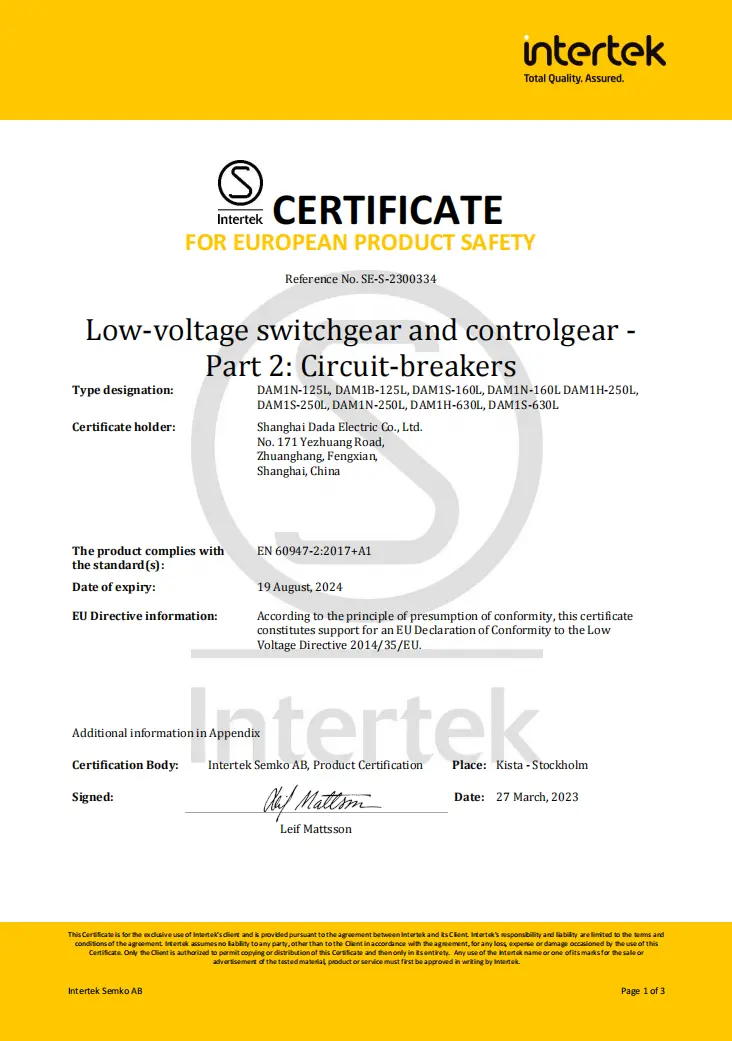

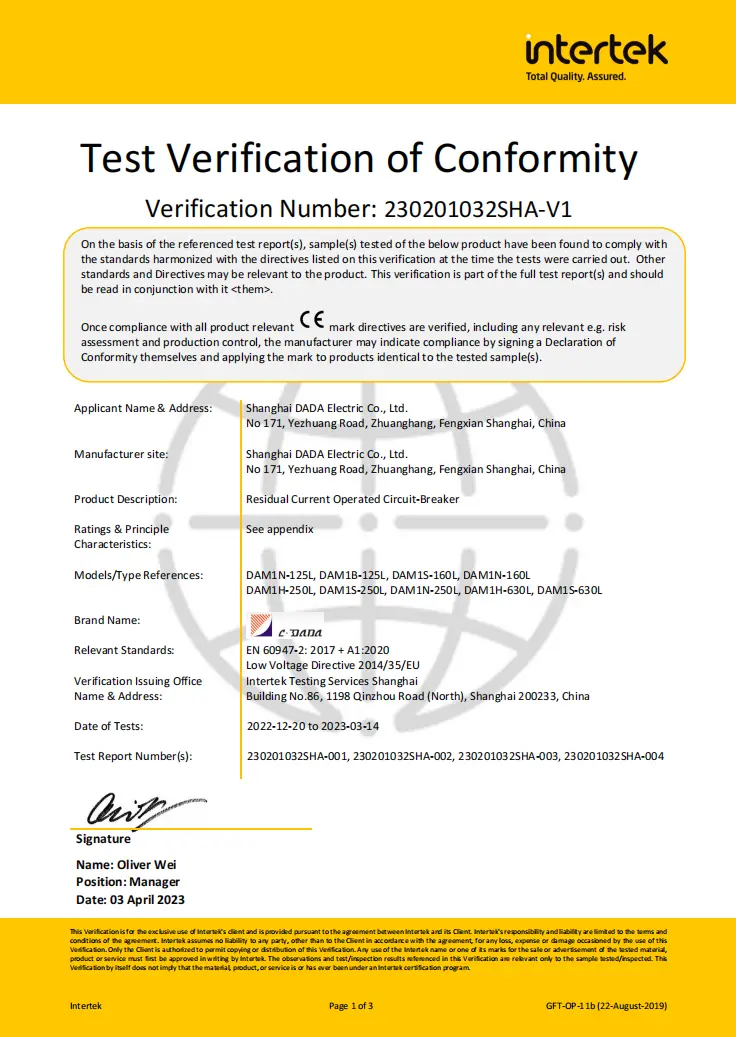

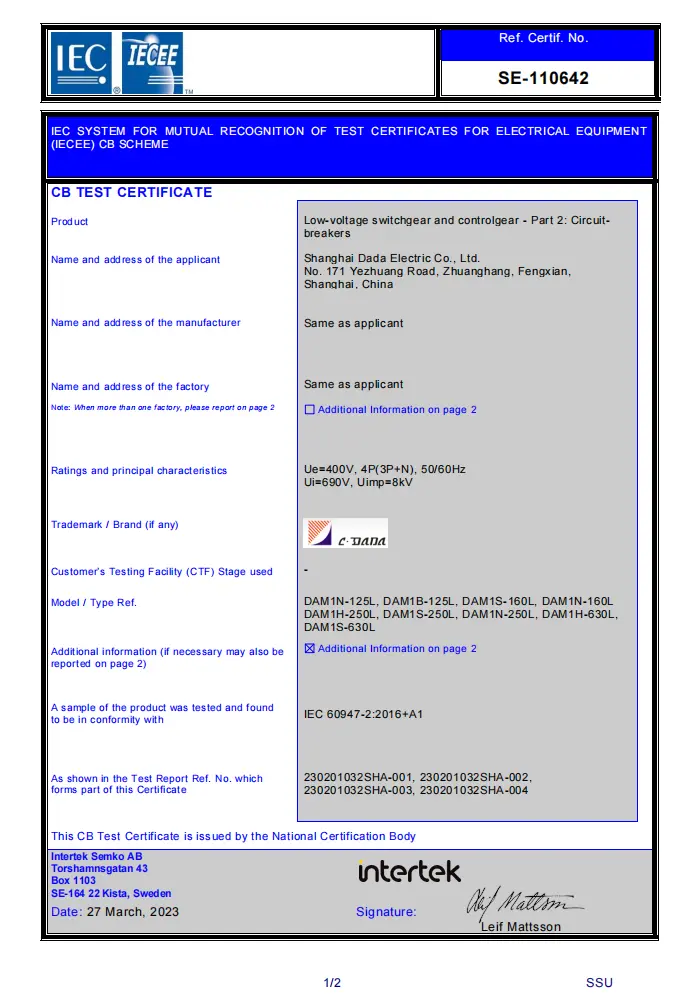

ইউৰোপৰ বাবে প্ৰমাণিত (CE/CB), নৰ্ডিক দেশ (SEMKO)—ৰপ্তানি প্ৰকল্পৰ বাবে আদৰ্শ—এটা বিশ্বাসযোগ্য চীনা প্ৰস্তুতকাৰকৰ পৰা প্ৰতিযোগিতামূলক মূল্য নিৰ্ধাৰণৰ সৈতে।

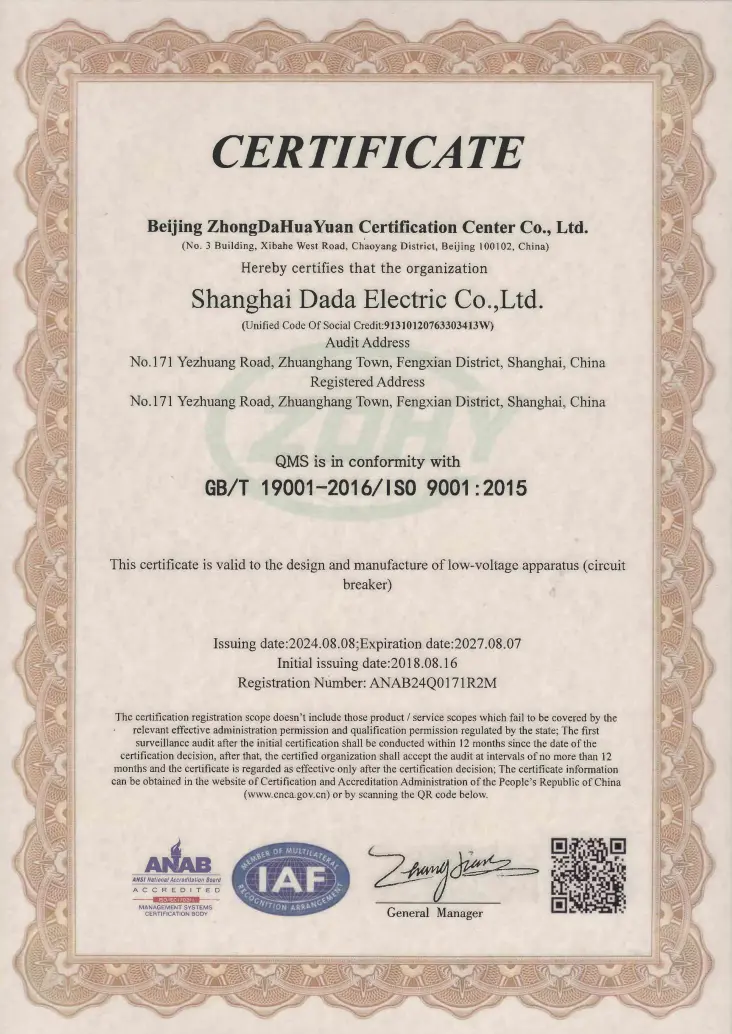

★ আমাৰ উৎপাদন সুবিধা ISO9001:2015 গুণগত ব্যৱস্থাপনা ব্যৱস্থাৰ অধীনত প্ৰমাণিত।

সাধাৰণ প্ৰয়োগ

উচ্চ-উচ্চ আৱাসিক: মূল ইনকামাৰ বা ফ্ল'ৰ পেনেল (জুইৰ আশংকা হ্ৰাসৰ বাবে 300mA)

সুৰংগ আৰু ছাবমেট্ৰ': বিফল-নিৰাপদ লিকেজ ধৰা পেলোৱাৰ প্ৰয়োজন হোৱা জটিল আন্তঃগাঁথনি

চিকিৎসালয় আৰু বিদ্যালয়: ভিজা ঠাইত (লেব, প্ৰস্ৰাৱগাৰ) ৩০mA সুৰক্ষা

ঔদ্যোগিক উদ্যোগ: মাটিৰ দোষ নিৰীক্ষণৰ সৈতে মটৰ ফিডাৰ

নিৰ্মাণ স্থান: কৰ্মীৰ সুৰক্ষাৰ সৈতে অস্থায়ী শক্তি বিতৰণ

FAQ

প্ৰশ্ন ১: ষ্টেণ্ডাৰ্ড এমচিচিবি আৰু লিকেজ প্ৰটেকচন থকা এমচিচিবিৰ মাজত কি পাৰ্থক্য আছে?

উত্তৰ ১: এটা মানক এমচিচিবিয়ে কেৱল অভাৰলোড আৰু শ্বৰ্ট চাৰ্কিটৰ পৰাহে সুৰক্ষা দিয়ে। DAM1L এ অৱশিষ্ট কাৰেণ্ট (পৃথিৱীৰ লিকেজ) ধৰা পেলোৱা যোগ কৰে—যেনে কাৰেণ্ট মাটিলৈ লিক হ'লে ট্ৰিপিং হয় (যেনে, কোনো ব্যক্তি বা ক্ষতিগ্ৰস্ত ইনচুলেচনৰ মাজেৰে), বিদ্যুৎস্পৃষ্ট বা জুই ৰোধ কৰে।

প্ৰশ্ন ২: ব্যক্তিগত সুৰক্ষাৰ বাবে ১০০এ এমচিচিবি আৰচিডি ব্যৱহাৰ কৰিব পাৰিমনে?

উত্তৰ ২: ৩০mA ত ছেট কৰিলেহে। ৰেটেড কাৰেণ্ট (100A) এ লোড ক্ষমতা সংজ্ঞায়িত কৰে; অৱশিষ্ট সংহতি (I△n) এ সুৰক্ষা কাৰ্য্য সংজ্ঞায়িত কৰে। শ্বক সুৰক্ষাৰ বাবে I△n ≤30mA হ’ব লাগিব, In নিৰ্বিশেষে।

প্ৰশ্ন ৩: আৰ চি ডি বৰ্তনীটোক বহু ফেজ শক্তিৰ প্ৰয়োজন কিয়?

উত্তৰ ৩: যদি কেৱল এটা ফেজৰ দ্বাৰা চালিত হয়, তেন্তে একক-ফেজৰ বিফলতাই লিকেজ সুৰক্ষা নিষ্ক্ৰিয় কৰিব। চিডিএডিএৰ বহু-ফেজ ডিজাইনে ফেজ হেৰুৱা বা কম ভল্টেজ (৫০ভিলৈ তললৈ)ৰ সময়তো আৰচিডি সক্ৰিয় হৈ থকাটো নিশ্চিত কৰে—সুৰক্ষাৰ ধাৰাবাহিকতাৰ বাবে অতি গুৰুত্বপূৰ্ণ।

প্ৰশ্ন ৪: ৪পি লিকেজ এমচিচিবি টিটি বা টিএন-এছ ব্যৱস্থাৰ বাবে উপযোগী নেকি?

উত্তৰ৪: হয়—এইটো টিটি, টিএন-এছ, আৰু আইটি চিষ্টেমৰ বাবে ডিজাইন কৰা হৈছে। 4P ডিজাইনে সকলো পৰ্যায় আৰু নিউট্ৰেল ভাঙি পেলায়, যিটো টিটি চিষ্টেমৰ বাবে অতি প্ৰয়োজনীয় য'ত নিউট্ৰেল নিৰ্ভৰযোগ্যভাৱে আপষ্ট্ৰিমত গ্ৰাউণ্ড কৰা নহয়।

প্ৰশ্ন ৫: মডিউলাৰ আৰচিডি + এমচিচিবি সংমিশ্ৰণৰ সলনি চিডিএডিএ বাছি লোৱাটো কিয়?

উত্তৰ ৫: চিডিএডিএ ডিএএম১এলে অফাৰ কৰে:

● সৰু ফুটপ্ৰিণ্ট (সংহত বনাম দুটা ডিভাইচ)

● নিশ্চিত সমন্বয় (কোনো মিল নোহোৱাৰ আশংকা নাই)

● কম খৰচ আৰু তাঁৰৰ জটিলতা

● উচ্চ নিৰ্ভৰযোগ্যতা (একক ছীল কৰা ইউনিট)

ফিক্সড-চেন্সিটিভিটি আৰচিডিৰ সৈতে অন-ছাইট এডজাষ্টেবিলিটি সম্ভৱ নহয়
