অভাৰ কাৰেণ্ট সুৰক্ষাৰ সৈতে অৱশিষ্ট কাৰেণ্ট চাৰ্কিট ব্ৰেকাৰৰ বাবে এটা ব্যৱহাৰিক গাইড

আৰ চি বি অ’ কি?

এনআৰ চি বি অ’— অভাৰ কাৰেণ্ট সুৰক্ষাৰ সৈতে অৱশিষ্ট কাৰেণ্ট চাৰ্কিট ব্ৰেকাৰ — এটা কম-ভোল্টেজ সুৰক্ষামূলক ডিভাইচ যিয়ে অভাৰলোড সুৰক্ষা, শ্বৰ্ট-চাৰ্কিট সুৰক্ষা আৰু অৱশিষ্ট কাৰেণ্ট (লিকেজ) ধৰা পেলোৱাক এটা মল্ড ইউনিটত একত্ৰিত কৰে। কমপেক্ট হাউজিঙৰ ভিতৰত এটা তাপ-চুম্বকীয় ট্ৰিপ মেকানিজমে অভাৰলোড আৰু শ্বৰ্ট-চাৰ্কিট নিয়ন্ত্ৰণ কৰে, আনহাতে শূন্য-ক্ৰমৰ কাৰেণ্ট ট্ৰেন্সফৰ্মাৰে লাইভ আৰু নিউট্ৰেল কণ্ডাক্টৰত প্ৰবাহিত কাৰেণ্টক অবিৰতভাৱে তুলনা কৰে। যেতিয়া পাৰ্থক্যই ৰেটেড ৰেজিডুৱেল কাৰেণ্ট (IΔn) অতিক্ৰম কৰে, তেতিয়া ডিভাইচটো মিলিছেকেণ্ডৰ ভিতৰতে ট্ৰিপ হয়, লিকেজ কাৰেণ্টে মানুহৰ ক্ষতি কৰিব পৰা বা জুইৰ সৃষ্টি কৰাৰ আগতে যোগান কাটি পেলায়।

আৰ চি বি অ’ কেতিয়া বাছি ল'ব: চূড়ান্ত উপ-চাৰ্কিট যিবোৰৰ ওপৰত কাৰেণ্টৰ ওপৰত সুৰক্ষা আৰু ব্যক্তিগত লিকেজ সুৰক্ষা দুয়োটাৰ প্ৰয়োজন — বাহিৰৰ ৰিচেপটেকেল, সঁজুলি চাৰ্কিট, গেৰেজ, বেছমেণ্ট, বাথৰুম আৰু অন্যান্য আৰ্দ্ৰ বা সহজে প্ৰৱেশযোগ্য স্থান।

DABL-63 RCBO শ্ৰেণীৰ অন্তৰ্গত: এটা ডিভাইচ, তিনিটা সুৰক্ষা — একক-ফেজ ঘৰুৱা চূড়ান্ত বৰ্তনীৰ বাবে আটাইতকৈ স্থান- আৰু খৰচ-দক্ষ পছন্দ।

সঠিক RCBO কেনেকৈ নিৰ্বাচন কৰিব?

1. ৰেটেড কাৰেণ্ট (In): বৰ্তনীৰ অবিৰত লোডৰ সৈতে মিল ৰাখক, সঁজুলিসমূহৰ ইনৰাছ কাৰেণ্টৰ বাবে হেডৰুমৰ সৈতে (যেনে 40A এ প্ৰামাণিক ঘৰুৱা সঁজুলি বৰ্তনীসমূহ সামৰি লয়)।

2. ব্ৰেকিং ক্ষমতা (Icn): সংস্থাপন বিন্দুত সম্ভাৱ্য শ্বৰ্ট-চাৰ্কিট কাৰেণ্টতকৈ বেছি হ'ব লাগিব; 6kA এ সাধাৰণ আৱাসিক আৰু লঘু বাণিজ্যিক দোষৰ স্তৰসমূহ সামৰি লয়।

3. মেৰু: কমপেক্ট DIN-ৰেল মাউণ্টিঙৰ সৈতে একক-ফেজ চূড়ান্ত বৰ্তনীৰ বাবে 1P+N।

4. ট্ৰিপিং বৈশিষ্ট্য: সাধাৰণ ঘৰুৱা আৰু সঁজুলিৰ বোজাৰ বাবে C-বক্ৰ (5–10× In); সংবেদনশীল ইলেক্ট্ৰনিকছৰ বাবে বি-বক্ৰ; মটৰ আৰম্ভ কৰাৰ বাবে D-বক্ৰ।

৫) মানদণ্ড আৰু প্ৰমাণীকৰণ: আইইচি/ইএন ৬১০০৯-১ অনুসৰণ আৰু চিই চিহ্নিতকৰণ আন্তঃৰাষ্ট্ৰীয় প্ৰকল্পৰ বাবে ভিত্তি ৰেখা।

৬) প্ৰয়োগ: বাহিৰৰ ৰিচেপটেকেল, এপ্লাইয়েন্স চাৰ্কিট আৰু গেৰেজ/বেছমেণ্ট লাইটিং সাধাৰণ ঘৰৰ ভিতৰৰ চাৰ্কিটতকৈ অধিক সংবেদনশীলতাৰ প্ৰয়োজন হ’ব পাৰে।

এটা সুনিৰ্দিষ্ট আৰ চি বি অ’ কেনেকুৱা দেখা যায়

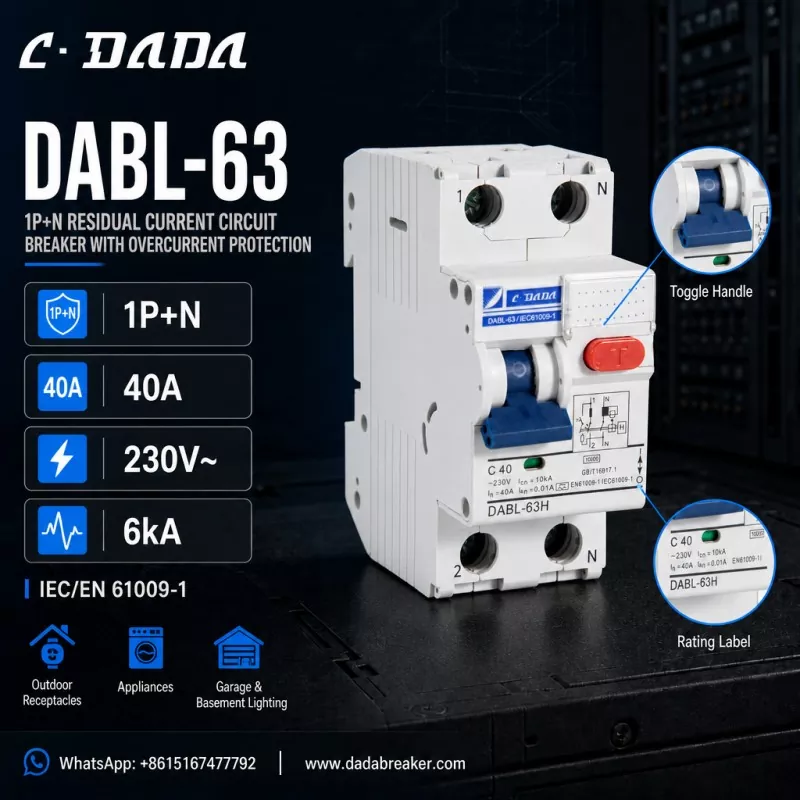

এই কংক্ৰিটটো বনাবলৈ DABL-63 ৰ পৰা বিবেচনা কৰকC·DADA ইলেক্ট্ৰিক, অভাৰ কাৰেণ্ট সুৰক্ষাৰ সৈতে এটা 1P+N অৱশিষ্ট কাৰেণ্ট চাৰ্কিট ব্ৰেকাৰ যি এই শ্ৰেণীৰ ডিভাইচত কি বিচাৰিব লাগে তাক দেখুৱায়:1P+N সংৰূপ

● লাইভ প'ল চুইচড আৰু নিউট্ৰেল অনুসৰণ কৰা হয়, প্ৰামাণিক DIN-ৰেল বিতৰণ বৰ্ডৰ বাবে কমপেক্ট 40A ৰেটেড কাৰেণ্ট (In)

● C-কাৰ্ভ ট্ৰিপিং (C40) 230V~ ৰেটেড ভল্টেজৰ সৈতে

● 6kA ব্ৰেকিং ক্ষমতা (Icn)

● IΔn = 0.01A (10mA) উচ্চ-সংবেদনশীল অৱশিষ্ট কাৰেণ্ট সুৰক্ষা

● IEC/EN 61009-1 অনুসৰণ কৰা

● সময়ে সময়ে কাৰ্য্যকৰী পৰীক্ষাৰ বাবে ৰঙা T পৰীক্ষা বুটাম, 1/2/N চিহ্নিত টাৰ্মিনেল, ৰেটিং লেবেল আৰু আৱাসত প্ৰিন্ট কৰা চাৰ্কিট ডায়াগ্ৰাম

● বাহিৰৰ পাত্ৰ, ঘৰুৱা সঁজুলি, গেৰেজ আৰু বেছমেণ্টৰ পোহৰৰ বাবে নিৰ্মিত

এই স্পেচিফিকেশনৰ আঁৰৰ যুক্তি

10mA উচ্চ-সংবেদনশীলতা লিকেজ সুৰক্ষাৰ সৈতে এটা 40A, 1P+N ফ্ৰেমে আৱাসিক চূড়ান্ত চাৰ্কিটসমূহৰ অধিকাংশকে সামৰি লয়: 40A সাধাৰণ সঁজুলি আৰু চকেট চাৰ্কিটৰ লোডৰ সৈতে মিল খায়, 1P+N এ ভিৰ কৰা বিতৰণ বৰ্ডৰ বাবে ডিভাইচটোক কমপেক্ট কৰি ৰাখে, আৰু 10mA সংবেদনশীলতাই ব্যক্তিগত সুৰক্ষাৰ এটা অতিৰিক্ত স্তৰ প্ৰদান কৰে ঠিক য'ত IECৰ নিৰ্দেশনাই ইয়াক বিচাৰে — বাহিৰত, ইন ভিজা অঞ্চল আৰু শিশুৰ আশে-পাশে।

FAQ

প্ৰশ্ন : আৰ চি বি অ’ কি?

উত্তৰ: এটা RCBO — অভাৰ কাৰেণ্ট সুৰক্ষাৰ সৈতে অৱশিষ্ট কাৰেণ্ট চাৰ্কিট ব্ৰেকাৰ — এটা ৰিছেট টেবুল কম-ভোল্টেজ সুৰক্ষামূলক ডিভাইচ যিয়ে অভাৰলোড সুৰক্ষা, শ্বৰ্ট-চাৰ্কিট সুৰক্ষা আৰু অৱশিষ্ট কাৰেণ্ট (লিকেজ) সুৰক্ষাক এটা ইউনিটত একত্ৰিত কৰে, সাধাৰণতে চূড়ান্ত বৰ্তনীৰ বাবে 63A লৈকে।

প্ৰশ্ন : আৰ চি বি অ’ আৰু এম চি বিৰ মাজত পাৰ্থক্য কি?

উত্তৰ: এটা এমচিবিয়ে কেৱল অভাৰলোড আৰু শ্বৰ্ট-চাৰ্কিট সুৰক্ষা প্ৰদান কৰে। এটা RCBO এ ওপৰত অৱশিষ্ট কাৰেণ্ট (লিকেজ) ধৰা পেলোৱা যোগ কৰে, লিকেজ কাৰেণ্ট IΔn অতিক্ৰম কৰিলে বৰ্তনীটো বিচ্ছিন্ন কৰে — মানুহক সুৰক্ষা দিয়ে আৰু বৈদ্যুতিক জুই ৰোধ কৰে।

প্ৰশ্ন : IΔn = 10mA ৰ অৰ্থ কি?

উত্তৰ: IΔn হৈছে ৰেট কৰা অৱশিষ্ট অপাৰেটিং কাৰেণ্ট। 10mA এটা উচ্চ-সংবেদনশীলতা ৰেটিং: ডিভাইচটো ট্ৰিপ হয় যেতিয়া লিকেজ কাৰেণ্ট 10mA পোৱা যায়, যিয়ে 30mA সাধাৰণ-উদ্দেশ্যৰ ৰেটিংতকৈ দ্ৰুত ব্যক্তিগত সুৰক্ষা প্ৰদান কৰে।

প্ৰশ্ন : ডি এ বি এল-৬৩ আৰ চি বি অ’ কি?

উত্তৰ: DABL-63 হৈছে C·DADA ইলেক্ট্ৰিক — 40A, C-curve, 230V~, 6kA ব্ৰেকিং ক্ষমতা আৰু 10mA উচ্চ-সংবেদনশীল লিকেজ সুৰক্ষাৰ সৈতে এটা 1P+N অৱশিষ্ট কাৰেণ্ট চাৰ্কিট ব্ৰেকাৰ, বাহিৰৰ ৰিচেপটেকেল, ঘৰুৱা সঁজুলি আৰু গেৰেজ/বেছমেণ্ট লাইটিঙৰ বাবে।
