টেকসই মটৰ সুৰক্ষা চাৰ্কিট ব্ৰেকাৰ নিৰ্মাতা

শ্ৰেণীবিভাজন

প্ৰকাৰ

বৰ্তমানৰ পৰিসৰ

মূল বৈশিষ্ট্যসমূহ

ফ্ৰেমৰ আকাৰ

কম্পেক্ট (NS2-25 ছিৰিজ)

০.৬৩ক – ২৫ক

DIN ৰেল মাউণ্টিং, 400V ত 100kA Icu, স্ক্ৰু/স্প্ৰিং টাৰ্মিনেল

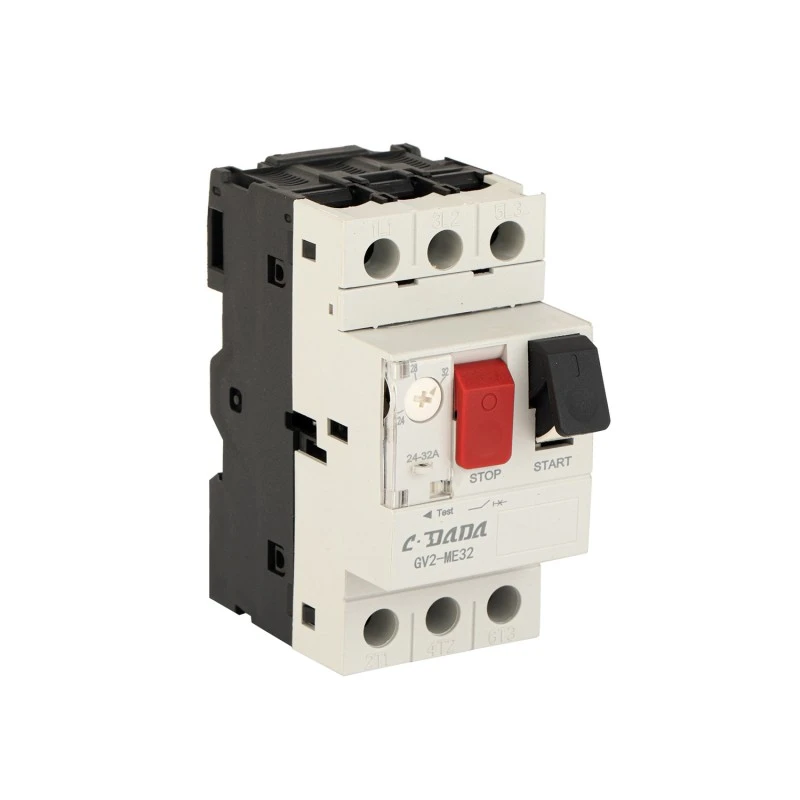

ষ্টেণ্ডাৰ্ড (NS2-32 ছিৰিজ)

০.১ক – ৩২ক

বৰ্ধিত ৰেঞ্জ, তাপ-চুম্বকীয় ভ্ৰমণ, ফেজ-বিফলতাৰ সুৰক্ষা

শক্তি (NS2-80/100 ছিৰিজ)

১০ক – ১০০ক

উচ্চ তাপ ক্ষমতা, ১৫-৫০kA Icu, পেনেল মাউণ্ট

ট্ৰিপ টেকন'লজি

তাপ-চুম্বকীয়

০.৬৩এ – ১০০এ

বাইমেটালিক অভাৰলোড + ছ'লেন'ইড শ্বৰ্ট-চাৰ্কিট, এডজাষ্টেবল Ir

ইলেক্ট্ৰনিক

২৫ক – ১৫০ক

মাইক্ৰ'প্ৰচেছৰ-ভিত্তিক, ফেজ ভাৰসাম্যহীনতা, মাটিৰ দোষ, যোগাযোগ

নিয়ন্ত্ৰণৰ ধৰণ

বুটাম টিপক

০.৬৩ক – ৩২ক

ৰঙা অফ বুটাম, প্ৰত্যক্ষ মটৰ নিয়ন্ত্ৰণ, স্থানীয় অপাৰেচন

ঘূৰ্ণনীয় হেণ্ডেল

১০ক – ১০০ক

অফ অৱস্থাত লকযোগ্য, পেডলক সংলগ্ন (3 লক)

ৰিম'ট কন্ট্ৰ'ল ৰেডি

২৫ক – ১০০ক

শ্বাণ্ট ট্ৰিপ/আণ্ডাৰভোল্টেজ মুক্তিৰ সামঞ্জস্যতা

ব্যৱহাৰৰ শ্ৰেণী

এচি-৩

সকলো ৰেটিং

দৌৰাৰ সময়ত কাছৰ পিঞ্জৰাৰ মটৰ আৰম্ভ/ৰৈ যোৱা

এচি-৪

০.৬৩ক – ৩২ক

কাছ-পিঞ্জৰা মটৰ আৰম্ভ, প্লাগ, ইঞ্চি (10×In)

মেৰু বিন্যাস

৩-মেৰু

০.৬৩এ – ১০০এ

ষ্টেণ্ডাৰ্ড থ্ৰী-ফেজ মটৰ সুৰক্ষা

৪-মেৰু

০.৬৩ক – ৩২ক

থ্ৰী-ফেজ + নিউট্ৰেল বা টু-স্পীড মটৰ চুইচিং

অনুষ্ঠান

ধৰা পেলোৱাৰ নীতি

কাৰিকৰী প্ৰাচলসমূহ

অভাৰলোড সুৰক্ষা (তাপীয়)

দ্বিধাতুৰ ষ্ট্ৰিপ তাপ প্ৰসাৰণ

এডজাষ্টেবল ০.৬৩-১০০এ, ট্ৰিপিং ক্লাছ ১০এ (৬×ইনত ২-১০s), পৰিৱেশৰ ক্ষতিপূৰণ -২০°Cৰ পৰা +৬০°C

শ্বৰ্ট-চাৰ্কিট সুৰক্ষা (চুম্বকীয়)

বিদ্যুৎচুম্বকীয় ছ’লেন’ইড প্লাঞ্জাৰ

12-14×In (মটৰ-অনুকূলিত), <20ms অপাৰেচন, 100kA ব্ৰেকিং ক্ষমতা নিৰ্ধাৰণ কৰা হৈছে

পৰ্যায় বিফলতা সুৰক্ষা

দ্বিধাতুৰ ভিন্নতামূলক উত্তাপ

0.9×In ত 10s ৰ ভিতৰত ট্ৰিপ কৰিলে একক ফেজ খোলা থাকে, একক-ফেজিং ক্ষতি ৰোধ কৰে

পৰ্যায়ৰ ভাৰসাম্যহীনতা সুৰক্ষা

পৰ্যায়ৰ মাজত তাপীয় পাৰ্থক্য

ট্ৰিপ কৰক যেতিয়া কাৰেণ্ট আনবেলেন্স >৩০% >২ মিনিটৰ বাবে

লক কৰা ৰটাৰ সুৰক্ষা

স্থায়ী উচ্চ কাৰেণ্ট (>2s ৰ বাবে >6×In)

তাপীয় বক্ৰৰ সৈতে সংযুক্ত, ৰ'টাৰ/ষ্টেটৰৰ ক্ষতি ৰোধ কৰে

মেনুৱেল চুইচিং

যান্ত্ৰিক টগল/পুছ বুটাম

১ লাখ বৈদ্যুতিক কাৰ্য্যকলাপ, অন-অফ মটৰ নিয়ন্ত্ৰণ, পৃথকীকৰণ কাৰ্য্য

উদ্যোগ খণ্ড

নিৰ্দিষ্ট প্ৰয়োগ

সাধাৰণ নিৰ্দিষ্টকৰণসমূহ

ঔদ্যোগিক স্বয়ংক্ৰিয়কৰণ

কনভেয়ৰ চিষ্টেম, পাম্প, কম্প্ৰেছাৰ, ফেন

4A-25A, AC-3, 100kA Icu, পুছ বুটাম নিয়ন্ত্ৰণ, DIN ৰেল

এইচভিএচি চিষ্টেম

চিলাৰ, এয়াৰ হেণ্ডলিং ইউনিট, কুলিং টাৱাৰ

10A-32A, পৰিৱেশ ক্ষতিপূৰণ, উচ্চ আৰম্ভণি কম্পাঙ্ক

পানী আৰু বর্জ্য পানী

ডুব যোৱা পাম্প, বুষ্টাৰ ষ্টেচন, জলসিঞ্চন

6A-40A, শুকান-ৰান সুৰক্ষা (চাপ চুইচ সংহতি), IP65 ঘেৰাও

মেচিন সঁজুলি

লেথ, মিলিং মেচিন, গ্ৰাইণ্ডাৰ

1.6A-10A, উচ্চ ইনৰাছ সহ্য, সঘনাই আৰম্ভ (AC-4)

মেটেৰিয়েল হেণ্ডলিং

ক্ৰেন, হ’ইষ্ট, কনভেয়ৰ, লিফ্ট

10A-63A, ঘূৰ্ণনীয় হেণ্ডেল, লকযোগ্য অফ, যান্ত্ৰিক আন্তঃলক

খাদ্য আৰু পানীয়

মিক্সাৰ, গ্ৰাইণ্ডাৰ, পেকেজিং মেচিন

২.৫এ-১৬এ, ষ্টেইনলেছ ষ্টীলৰ আনুষংগিক বস্তু, ৱাছডাউন ডিউটি

নবীকৰণযোগ্য শক্তি

সৌৰ ট্ৰেকিং মটৰ, বতাহৰ টাৰ্বাইনৰ সহায়ক

১A-১০A, বৰ্ধিত উষ্ণতাৰ পৰিসৰ (-২৫°Cৰ পৰা +৭০°C)

তেল আৰু গেছ

ড্ৰিলিং ৰিগ সহায়ক, পাম্প জেক

২৫এ-১০০এ, ট্ৰপিকেলাইজড (টি২), জাৰণ-প্ৰতিৰোধী, উচ্চ শ্বক প্ৰতিৰোধী

মঞ্চ

প্ৰক্ৰিয়াৰ বিৱৰণ

গুণগত নিয়ন্ত্ৰণ পইণ্ট

দ্বিধাতুৰ মৌল উৎপাদন

ইনকনেল/পেচিভেটেড ষ্টীল কম্পোজিট ৰোলিং, বিচ্যুতিৰ বৈশিষ্ট্যৰ বাবে তাপ পৰিশোধন, আকৃতি অনুসৰি ষ্টেম্পিং, মানাংকন চিহ্নিত কৰা

বিচ্যুতিৰ হাৰ ০.১৫-০.২৫মিমি/°C, ট্ৰিপৰ উষ্ণতা ±৩% সহনশীলতা, ২০০ ডিগ্ৰী চেলছিয়াছত স্থিৰতা পৰীক্ষা ১০০০ঘণ্টা

ইলেক্ট্ৰ'মেগনেটিক কইল নিৰ্মাণ

তামৰ তাঁৰৰ ওৱেইণ্ডিং (০.৩-০.৮মিমি), ভেকুৱাম বাৰ্নিচ ইম্প্ৰিগনেচন, মেগনেটিক কোৰ এছেম্বলি

ডিচি ৰেজিষ্টেন্স ±৫%, ডাইলেক্ট্ৰিক শক্তি ২কেভি/১মিনিট, পিকআপ/ড্ৰপআউট ভল্টেজ পৰীক্ষা

থাৰ্মেল ট্ৰিপ মানাংকন

নিখুঁত কাৰেণ্ট ইনজেকচনৰ সৈতে স্বয়ংক্ৰিয় মানাংকন ষ্টেচন, উষ্ণতা কক্ষ (-২০°Cৰ পৰা +৬০°C)

১.০৫×Ir, ১.২৫×Ir, ৬×Ir ৰেকৰ্ড কৰা, ±১০% সহনশীলতা, স্থায়ী চিহ্নিতকৰণত ভ্ৰমণৰ সময়

চুম্বকীয় ট্ৰিপ ছেটিং

ছ'লেন'ইড এয়াৰ গেপ এডজাষ্টমেণ্ট, স্প্ৰিং প্ৰি-লোড মানাংকন, ছেটিঙৰ পিছত ছীল কৰা

১২-১৪×ইৰ ±10% ত তৎক্ষণাত ভ্ৰমণ, <20ms অপাৰেচন, টেম্পাৰ-প্ৰুফ ছিলিং

চিস্টেম সমাবেশৰ সৈতে যোগাযোগ কৰক

ৰূপ-মিশ্ৰণ (AgNi বা AgCdO) সংস্পৰ্শ তামৰ বাহকলৈ ব্ৰেজ কৰা, ক্ৰিয়া জ্যামিতি মচি

সংস্পৰ্শ প্ৰতিৰোধ ক্ষমতা <1mΩ, কঠিনতা HV 100-150, ব্ৰেজিং শক্তি >50MPa

আৰ্ক চুট সংহতি

চিৰামিক স্প্লিটাৰ প্লেট (৬-১২ প্লেট), আৰ্ক ৰানাৰ এলাইনমেণ্ট, ডিআইয়নাইজিং চেম্বাৰ এছেম্বলি

ডাইলেক্ট্ৰিক শক্তি >২.৫কেভি, ৪০০ভিত চাপ কুৱেঞ্চিং <১০মি.মি., মাত্ৰিক ±০.১মিমি

চূড়ান্ত ব্যৱস্থা সমাবেশ

টগল/পুছ বুটাম ব্যৱস্থা, ট্ৰিপ-ফ্ৰী অভাৰৰাইড, কন্টাক্ট চাপ স্প্ৰিং, হেণ্ডেল লিংকেজ

যান্ত্ৰিক সহনশীলতা ১ লাখ অপাৰেচন, সংস্পৰ্শ চাপ ৫-১০N, বাউন্স সময় <৩ms

বিস্তৃত পৰীক্ষণ

প্ৰাথমিক ইনজেকচন পৰীক্ষণ (০.৫-১০০০A), সময়-বিদ্যুৎ প্ৰবাহ বক্ৰ পৰীক্ষণ, পৰ্যায় বিফলতাৰ অনুকৰণ

১০০% স্বয়ংক্ৰিয় পৰীক্ষণ, ডাটা লগিং, QR ক'ড ট্ৰেচেবিলিটি

উপাদান

সামগ্ৰীৰ নিৰ্দিষ্টকৰণ

যোগানকাৰীৰ মানদণ্ড

মূল বৈশিষ্ট্যসমূহ

বাইমেটালিক ষ্ট্ৰিপ

ইনকনেল ৭১৮/পেচিভেটেড ষ্টীল কম্পোজিট (ASTM TM2) বা পিতল/ষ্টীল

এ এছ টি এম বি৩৮৮, আই ই চি ৬০৪০৪

বিচ্যুতিৰ হাৰ ০.২মিমি/°C, ২০ বছৰৰ ভিতৰত স্থিৰতা ±৩%, ক্ৰিপ ৰেজিষ্টেন্স

বিদ্যুৎচুম্বকীয় কইল

ইনামেল কৰা তামৰ তাঁৰ ক্লাছ এফ (১৫৫ ডিগ্ৰী চেলছিয়াছ) বা ক্লাছ এইচ (১৮০ ডিগ্ৰী চেলছিয়াছ)

আই ই চি ৬০৩১৭, নেমা মেগাৱাট ৩৫

ব্ৰেকডাউন ভল্টেজ >2kV, ছল্ডাৰযোগ্যতা 390°C/2s, নমনীয়তা

চুম্বকীয় কোৰ

ছিলিকন ষ্টীলৰ লেমিনেচন (০.৩৫-০.৫মিমি) বা কঠিন লোহা

আই ই চি ৬০৪০৪-৮, জে আই এছ চি ২৫৫২

উচ্চ পাৰ্যমান্যতা, কম অৱশিষ্ট, সামঞ্জস্যপূৰ্ণ পিকআপ বৈশিষ্ট্য

মূল যোগাযোগসমূহ

ইলেক্ট্ৰ’লাইটিক কপাৰ (Cu-ETP) + AgNi 90/10 বা AgCdO টিপ

এ এছ টি এম বি১৫২, আই ই চি ৬০৩৬৮

পৰিবাহীতা ≥১০০% আইএচিএছ, চাপ খহনীয়া প্ৰতিৰোধ ক্ষমতা, এন্টি-ৱেল্ডিং

স্প্ৰিংছৰ সৈতে যোগাযোগ কৰক

বেৰিলিয়াম তাম (CuBe2) বা ষ্টেইনলেছ ষ্টীল ৩০১

এ এছ টি এম বি১৯৬

ক্লান্তিৰ জীৱন >১ লাখ চক্ৰ, সামঞ্জস্যপূৰ্ণ চাপ ৫-১০N

আৰ্ক চুট প্লেট

ষ্টেটাইট চিৰামিক বা এলুমিনা (Al2O3 95%)

আই ই চি ৬০৬৭২

তাপ প্ৰতিৰোধ ক্ষমতা >১০০০°C, ডাইলেক্ট্ৰিক শক্তি >১৫কেভি/মিমি

আৰ্ক ৰানাৰ্ছ

তাম-টাংষ্টেন (CuW) বা তামৰ প্লেটিং থকা ষ্টীল

ASTM B702

চাপ খহনীয়া প্ৰতিৰোধ ক্ষমতা, চুম্বকীয় চাপৰ বিচ্যুতি

মল্ডেড কেছ

বিএমচি (ডিএমচি-২) থাৰ্মোছেটিং প্লাষ্টিক বা পিএ৬৬ জিএফ৩০

আই ই চি ৬০৬৬৪-১, ইউ এল ৯৪ ভি-০

ট্ৰেকিং সূচকাংক >৬০০V, তাপ প্ৰতিৰোধ ক্ষমতা ১৮০°C, প্ৰভাৱ >৭ কিলোজেল/মিটাৰ বৰ্গফুট

অপাৰেটিং মেকানিজম

জিংক-প্লেটেড ষ্টীল বা ষ্টেইনলেছ ষ্টীল ৩০৪

আই এছ অ’ ৮৯৮-১, এ এছ টি এম এ২৪০

টান শক্তি >৪০০MPa, জাৰণ প্ৰতিৰোধী, পৰিধান-প্ৰতিৰোধী

টাৰ্মিনেল

টিন প্লেটিঙৰ সৈতে পিতলৰ C36000 বা তামৰ C11000 (5-8μm)

এ এছ টি এম বি১৬/বি১৮৭

বৰ্তমানৰ ঘনত্ব ১.০-১.৫ এ/মিমি২, টৰ্ক ১.৫-৩.০এনএম সহ্য কৰিব পাৰে

মানদণ্ড

পৰিসৰ

প্ৰযোজ্য ৰেটিং

আই ই চি ৬০৯৪৭-২

কম ভল্টেজৰ চুইচগিয়াৰ - চাৰ্কিট-ব্ৰেকাৰ

শ্বৰ্ট-চাৰ্কিট সুৰক্ষা, ভংগ ক্ষমতা, পৃথকীকৰণ

আই ই চি ৬০৯৪৭-৪-১

কন্টাক্টৰ আৰু মটৰ ষ্টাৰ্টাৰ - ইলেক্ট্ৰ'মেকানিকেল কন্টাক্টৰ আৰু মটৰ ষ্টাৰ্টাৰ

মটৰ ষ্টাৰ্ট কৰা, অভাৰলোড সুৰক্ষা, কন্টাক্টৰৰ সৈতে সমন্বয়

ই এন ৬০৯৪৭-২ / ই এন ৬০৯৪৭-৪-১

ইউৰোপীয় সুসংহত সংস্কৰণ

চি ই মাৰ্কিং, ইউৰোপীয় ইউনিয়নৰ বজাৰ অনুসৰণ

জিবি/টি ১৪০৪৮.২ / জিবি/টি ১৪০৪৮.৪

চীনৰ ৰাষ্ট্ৰীয় মানদণ্ড

চিচিচি প্ৰমাণপত্ৰ, চীনৰ বজাৰ

পৰীক্ষাৰ শ্ৰেণী

নিৰ্দিষ্ট পৰীক্ষা

গ্ৰহণযোগ্যতাৰ মাপকাঠী

তাপমাত্ৰা বৃদ্ধি

ৰেটেড Ir ত অবিৰত কাৰেণ্ট

টাৰ্মিনেল ≤80K (ৰূপ), ≤65K (উদং), দ্বিধাতু ≤85K

ডাইলেক্ট্ৰিক ধৰ্ম

শক্তি-কম্পাঙ্ক সহ্য (2kV-2.5kV/1min), ইমপালছ (6kV-8kV)

কোনো ব্ৰেকডাউন নাই, কোনো ফ্লেছ অভাৰ নাই

অভাৰলোড সুৰক্ষা

১.০৫×ইৰ (কোনো ভ্ৰমণ 2h), 1.25×Ir (ভ্ৰমণ ≤2h), 1.5×Ir (ভ্ৰমণ <4min)

প্ৰতিটো ট্ৰিপিং ক্লাছৰ গতানুগতিক ট্ৰিপিং সময়

শ্বৰ্ট-চাৰ্কিট ব্ৰেকিং

ৰেটেড ভল্টেজত Icu (চূড়ান্ত), Ics (সেৱা)।

100kA @ 400V (কম্পেক্ট), 15-50kA @ 400V (শক্তিৰ পৰিসৰ)

সমন্বয়

SCPD ৰ সৈতে টাইপ 1 বা টাইপ 2

টাইপ ২: কোনো ক্ষতি নহয়, তৎক্ষণাত পুনৰ অস্ত্ৰোপচাৰ

পৰ্যায় বিফলতাৰ সংবেদনশীলতা

০.৯×Ir ত একক-পৰ্যায়ৰ কাৰ্য্য

10s ৰ ভিতৰত ট্ৰিপ, মটৰ একক-ফেজিং ৰোধ কৰে

যান্ত্ৰিক সহনশীলতা

এক লাখ নো-লোড অপাৰেচন

<5% পেৰামিটাৰ ড্ৰিফ্ট, কোনো যান্ত্ৰিক বিফলতা নাই

বৈদ্যুতিক সহনশীলতা

১ লাখ এচি-৩ কাৰ্য্যকলাপ (০.৬৩-৩২এ)

সংস্পৰ্শত পৰিধান <৫০%, ভ্ৰমণৰ বৈশিষ্ট্য বজাই ৰখা

পৰিৱেশগত

ভিজা তাপ (IEC 60068-2-30), ঠাণ্ডা, শুকান তাপ

কণ্ডিচনিং কৰাৰ পিছত কাৰ্যক্ষম, কোনো জাৰণ নাই

ইএমচি

বিকিৰণ/পৰিবাহী হস্তক্ষেপৰ প্ৰতিৰোধ ক্ষমতা (ইলেক্ট্ৰনিক প্ৰকাৰ)

কোনো উপদ্ৰৱ ট্ৰিপিং নাই, EN 60947-4-1 পৰিশিষ্ট এল

সামগ্ৰী

পৰিদৰ্শনৰ সামগ্ৰী

নমুনা সংগ্ৰহৰ পৰিকল্পনা

সঁজুলি

দ্বিধাতুৰ ফিটা

বিচ্যুতিৰ হাৰ, প্ৰতিৰোধ ক্ষমতা, স্থিৰতা, মাত্ৰিক সহনশীলতা

প্ৰতিটো বেচত, নমুনা পৰীক্ষা

থাৰ্মেল অভেন, ডিফ্লেকচন গেজ, ৰেজিষ্টেন্স ব্ৰীজ

ইনামেল কৰা তাঁৰ

ব্যাস, ইনচুলেচনৰ বেধ, ব্ৰেকডাউন ভল্টেজ, নমনীয়তা

AQL ০.৬৫

মাইক্ৰ’মিটাৰ, ডাইলেক্ট্ৰিক পৰীক্ষক, প্ৰসাৰণ পৰীক্ষক

ৰূপালী যোগাযোগৰ টিপছ

বিশুদ্ধতা, ঘনত্ব, কঠিনতা, ব্ৰেজিং মিশ্ৰণৰ সামঞ্জস্যতা

প্ৰতিটো বেচত

বৰ্ণালীমাপক, কঠিনতা পৰীক্ষক, ধাতুবিদ্যাৰ অণুবীক্ষণ যন্ত্ৰ

প্লাষ্টিকৰ যৌগ

কাঁচৰ পৰিমাণ, আঠাযুক্ততা, নিৰাময়ৰ বৈশিষ্ট্য, জ্বলনশীলতা

প্ৰতিটো বেচত

মেল্ট ফ্ল’ ইনডেক্সাৰ, ডি এছ চি, ইউ এল ৯৪ পৰীক্ষা যন্ত্ৰ

তীখাৰ উপাদান

কঠিনতা, টান শক্তি, মাত্ৰিক সহনশীলতা

AQL ১.০

ৰকৱেল হাৰ্ডনেছ টেষ্টাৰ, টেনচাইল মেচিন, চিএমএম

ষ্টেছন

নিয়ন্ত্ৰণ প্ৰাচলসমূহ

কম্পনাংক

পদ্ধতি

দ্বিধাতুৰ মানাংকন

ট্ৰিপৰ উষ্ণতা, ৰেফাৰেন্স টেম্পত বিচ্যুতি, চিহ্নিত কৰা

প্ৰতিটো ইউনিট

কাৰেণ্ট ইনজেকচনৰ সৈতে স্বয়ংক্ৰিয় মানাংকন ষ্টেচন

কইল ওৱেইণ্ডিং

টাৰ্ণ কাউণ্ট, টেনচন, ৰেজিষ্টেন্স, ইনচুলেচন

প্ৰতিটো ইউনিট

প্ৰতিক্ৰিয়াৰ সৈতে স্বয়ংক্ৰিয় ওৱেইণ্ডিং মেচিন, ওমমিটাৰ

চুম্বকীয় ভ্ৰমণৰ ছেটিং

বায়ুৰ ফাঁক, স্প্ৰিং প্ৰি-লোড, তৎক্ষণাত ট্ৰিপ কাৰেণ্ট

প্ৰতিটো ইউনিট

প্ৰাথমিক বেজী পৰীক্ষক (৫০-১০০০এ), সময় জোখা

যোগাযোগ সমাবেশ

সংস্পৰ্শৰ ফাঁক, চাপ, প্ৰান্তিককৰণ, প্ৰতিৰোধ

প্ৰতি ১০০ ইউনিটৰ মূৰে মূৰে

বল গেজ, মাইক্ৰ’-অমমিটাৰ, অপটিকেল তুলনাকাৰী

ব্যৱস্থা সংহতি

টগল বল, ট্ৰিপ-ফ্ৰী ফাংচন, হেণ্ডেল অপাৰেচন

প্ৰতিটো ইউনিট

স্বয়ংক্ৰিয় কাৰ্য্যকৰী পৰীক্ষক, বল-বিচ্যুতি বক্ৰ

পৰীক্ষাৰ বস্তু

মানদণ্ড

নমুনাৰ আকাৰ

থাৰ্মেল ট্ৰিপ ভেৰিফিকেচন

১.০৫×Ir (কোনো ভ্ৰমণ নাই), ১.২৫×Ir (ভ্ৰমণ), সময় ৰেকৰ্ডিং

১০০%

চুম্বকীয় ভ্ৰমণ পৰীক্ষণ

১২-১৪×Ir তৎক্ষণাত ভ্ৰমণ, <২০ms

১০০%

ফেজ বিফলতা পৰীক্ষা

একক পৰ্যায়ৰ অপাৰেচন, ১০ ছেকেণ্ডৰ ভিতৰত ট্ৰিপ

১০০%

ডাইলেক্ট্ৰিক সহ্য ভল্টেজ

২কেভি এচি/১মিনিট

১০০%

ইনচুলেচন ৰেজিষ্টেন্স

>১০০MΩ @ ৫০০V ডিচি

১০০%

সংস্পৰ্শ প্ৰতিৰোধ ক্ষমতা

প্ৰতি মেৰুত <1mΩ

১০০%

যান্ত্ৰিক অপাৰেচন

১০টা অন-অফ চক্ৰ, মসৃণ কাৰ্য্য

১০০%

দৃশ্যমান আৰু মাত্ৰিক পৰিদৰ্শন

জটিল মাত্ৰাত শূন্য দোষ

১০০%

স্থায়িত্ব চিহ্নিত কৰা

দ্রাৱক মচি পেলোৱা, ঘৰ্ষণ পৰীক্ষা

AQL ১.০

পেকেজিং অখণ্ডতা

ড্ৰপ পৰীক্ষা, কম্পন (ISTA 3A)

প্ৰতি লটত

সঁজুলিৰ শ্ৰেণী

মেচিনৰ নিৰ্দিষ্টকৰণ

অনুষ্ঠান

ক্ষমতা

বাইমেটাল প্ৰডাকচন লাইন

প্ৰিচিচন ৰোলিং মিল, হিট ট্ৰিটমেণ্ট ফাৰ্নেচ, ষ্টেম্পিং প্ৰেছ

দ্বিধাতুৰ ষ্ট্ৰিপ নিৰ্মাণ, মানাংকন

৫০,০০০ ষ্ট্ৰিপ/দিন

স্বয়ংক্ৰিয় মানাংকন

উষ্ণতা কক্ষৰ সৈতে ৬-ষ্টেচন ঘূৰ্ণনীয় মানাংকন ব্যৱস্থা

তাপীয় ভ্ৰমণ মানাংকন (-২০°Cৰ পৰা +৬০°C)

২,০০০ ইউনিট/দিন

প্ৰাথমিক বেজী পৰীক্ষা

1000A প্ৰাথমিক কাৰেণ্ট ইনজেকচন চেট

সময়-বৰ্তমান বক্ৰ পৰীক্ষণ

৫০০ ইউনিট/ঘণ্টা

কইল ৱাইণ্ডিং

টেনচন নিয়ন্ত্ৰণৰ সৈতে চিএনচি ৱাইণ্ডিং মেচিন

বিদ্যুৎচুম্বকীয় কইল উৎপাদন

১০,০০০ কইল/দিন

ব্ৰেজিঙৰ সৈতে যোগাযোগ কৰক

নিয়ন্ত্ৰিত বায়ুমণ্ডল ব্ৰেজিং চুলা (H2/N2)

তামৰ বাহকলৈ ৰূপৰ টিপ ব্ৰেজিং

৫,০০০ যোগাযোগ/ঘণ্টা

সদন

শ্ৰমিক সমাবেশ কোষ

ব্যৱস্থা সমাবেশ, মানাংকন, পৰীক্ষণ

প্ৰতিটো লাইনত ৩,০০০ ইউনিট/দিন

এণ্ডুৰেন্স টেষ্টিং

যান্ত্ৰিক/বৈদ্যুতিক জীৱন পৰীক্ষাৰ বেঞ্চ (১ লাখ চক্ৰ)

জীৱন পৰীক্ষণ, পৰিধান নিৰীক্ষণ

একেলগে ২০০ ইউনিট

পৰিৱেশ পৰীক্ষণ

তাপমাত্ৰা/আৰ্দ্ৰতা কক্ষ, কম্পনৰ টেবুল

IEC 60068-2 অনুসৰণ পৰীক্ষণ

১০০ ইউনিট/দিন

পণ্যৰ শ্ৰেণী

মাহেকীয়া ক্ষমতা

ষ্টেণ্ডাৰ্ড লিড টাইম

জৰুৰী অৰ্ডাৰ ক্ষমতা

কম্পেক্ট এমপিচিবি (০.৬৩এ-২৫এ)

এক লাখ ইউনিট

৪-৫ সপ্তাহ

৩ দিন (ষ্টক উপাদান)

ষ্টেণ্ডাৰ্ড এমপিচিবি (০.১এ-৩২এ)

৮০ হাজাৰ ইউনিট

৪-৫ সপ্তাহ

৫ দিন

শক্তি এমপিচিবি (১০এ-৬৩এ)

৬০ হাজাৰ ইউনিট

৪-৫ সপ্তাহ

৭ দিন

হেভি-ডিউটি ​​এমপিচিবি (৪০এ-১০০এ)

২০ হাজাৰ ইউনিট

৪-৫ সপ্তাহ

১০ দিন

ইলেক্ট্ৰনিক এমপিচিবি (২৫এ-১৫০এ)

২০ হাজাৰ ইউনিট

৪-৫ সপ্তাহ

৭ দিন

বিভাগ

কৰ্মী

বিশেষজ্ঞতা

দায়িত্ব

আৰ এণ্ড ডি ইঞ্জিনিয়াৰিং

৫ জন অভিযন্তা

মটৰ সুৰক্ষা এলগৰিদম, দ্বিধাতুৰ সামগ্ৰী, বিদ্যুৎচুম্বকীয় ডিজাইন, চাপ কুৱেঞ্চিং

নতুন প্ৰডাক্ট ডেভেলপমেণ্ট, থাৰ্মেল মডেলিং, পেটেণ্ট পৰ্টফলিঅ' (৪০+ পেটেণ্ট)

প্ৰক্ৰিয়া অভিযান্ত্ৰিকী

১৮ জন অভিযন্তা

নিখুঁত মানাংকন, স্বয়ংক্ৰিয় সমাবেশ, ক্ষীণ উৎপাদন, উদ্যোগ ৪.০

উৎপাদন অনুকূলন, SOP নথিপত্ৰ, উৎপাদন উন্নতি (>99.5%)

পৰীক্ষণ আৰু বৈধকৰণ

১৫ জন অভিযন্তা

উচ্চ-বিদ্যুৎ প্ৰবাহ পৰীক্ষণ, মটৰ চিমুলেচন, পৰিৱেশ পৰীক্ষণ, ইএমচি

প্ৰকাৰ পৰীক্ষণ সমন্বয় (IEC 60947-4-1), বিফলতা বিশ্লেষণ, প্ৰমাণীকৰণ

এপ্লিকেচন ইঞ্জিনিয়াৰিং

১০ জন অভিযন্তা

মটৰ আৰম্ভণিৰ গণনা, সমন্বয় অধ্যয়ন, ক্ষেত্ৰ কমিচনিং

গ্ৰাহকৰ কাৰিকৰী সহায়, আঁচনিৰ ডিজাইন, মটৰ সুৰক্ষা প্ৰশিক্ষণ

গুণগত নিশ্চয়তা

৩০ জন টেকনিচিয়ান

আই এছ অ’ ৯০০১, আই এ টি এফ ১৬৯৪৯, পৰিসংখ্যাগত প্ৰক্ৰিয়া নিয়ন্ত্ৰণ (এছ পি চি), মেট্ৰ’লজী

যোগানকাৰীৰ অডিট, প্ৰক্ৰিয়া অডিট, সংশোধনীমূলক ব্যৱস্থা, মানাংকন পৰীক্ষাগাৰ

প্ৰমাণীকৰণ

ইছ্যু কৰা বডি

পৰিসৰ

বৈধতা

আই এছ অ’ ৯০০১:২০১৫

ZHONGDA HUAYUAN

গুণগত মান ব্যৱস্থাপনা ব্যৱস্থা

বাৰ্ষিক চোৰাংচোৱাগিৰি

আই ই চি ৬০৯৪৭-২ প্ৰকাৰ পৰীক্ষা

এছ জি এছ

চাৰ্কিট-ব্ৰেকাৰৰ প্ৰদৰ্শন

প্ৰতি প্ৰডাক্ট ছিৰিজ

চি ই মাৰ্কিং

অধিসূচিত সংস্থা

ইউৰোপীয় ইউনিয়নৰ বজাৰত প্ৰৱেশ

ডিজাইন-নিৰ্ভৰশীল

চিচিচি (চীন)

চিকিউচি

চীনা বাধ্যতামূলক প্ৰমাণপত্ৰ

৫ বছৰৰ বৈধতা
