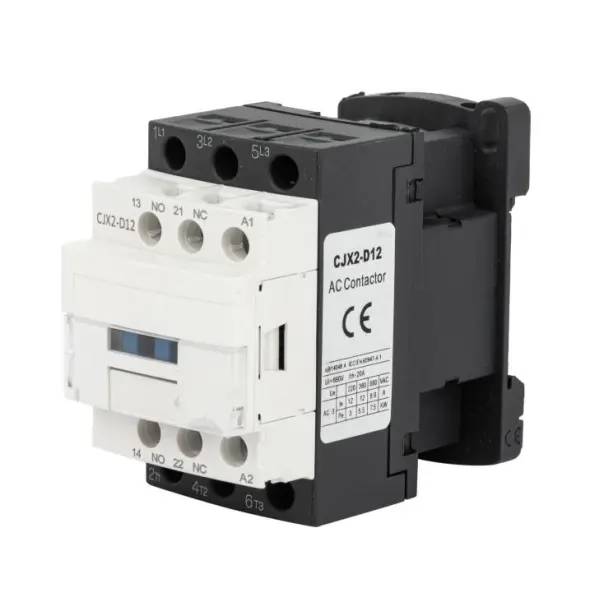

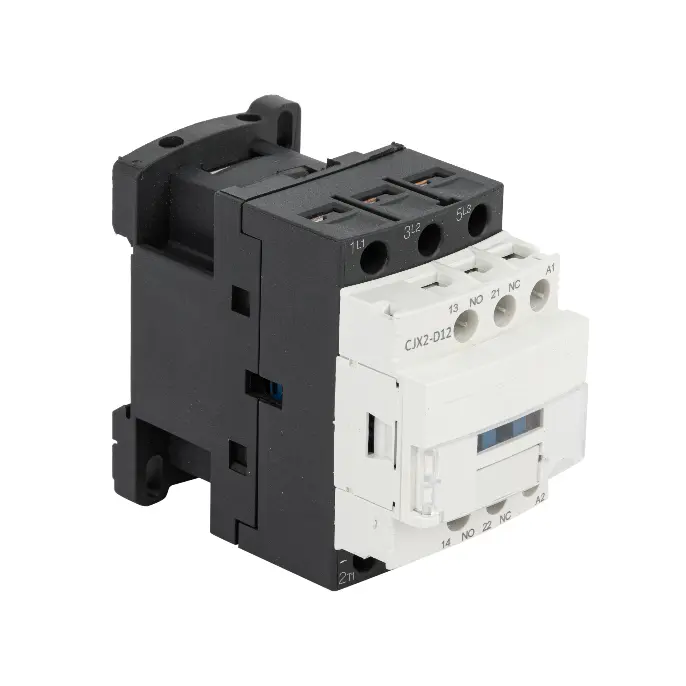

D কন্টাক্টৰ
Model:LC1-D Series
চাংহাই DADA ইলেক্ট্ৰিক এটা নিৰ্ভৰযোগ্য প্ৰস্তুতকাৰক আৰু আমাৰ নিজা ব্ৰেণ্ড আছে, CDADA। আমাৰ ডি কন্টাক্টৰ (LC1-D ছিৰিজ) IEC 60947-4-1 প্ৰমাণিত, 3P/4P, 620A লৈকে, AC-3/AC-4 ৰেটিং। বহল কইল ভল্টেজ বিকল্প। এই প্ৰডাক্টটো আমি মটৰ নিয়ন্ত্ৰণ আৰু ঔদ্যোগিক অটোমেচনৰ বাবে পৰামৰ্শ দিওঁ, এটা উদ্ধৃতিৰ বাবে আমাৰ সৈতে যোগাযোগ কৰক।
CDADA LC1-D Series D Contactor ৰ সৈতে অভিযন্তা নিৰ্ভৰযোগ্য মটৰ নিয়ন্ত্ৰণ আৰু শক্তি চুইচিং IEC/EN 60947-4-1 মানদণ্ড পূৰণ কৰিবলৈ Shanghai DADA ইলেক্ট্ৰিক CO.,LTD দ্বাৰা ডিজাইন কৰা এটা উচ্চ-কাৰ্যক্ষম এচি কন্টাক্টৰ। ঔদ্যোগিক, বাণিজ্যিক, আৰু আন্তঃগাঁথনি প্ৰয়োগৰ বাবে নিৰ্মিত, LC1-D ছিৰিজে 9A ৰ পৰা 95A (গধুৰ-কৰ্তব্যৰ ভিন্নতাত 620A লৈকে) ৰেটেড কাৰেণ্টৰ সৈতে 3-মেৰু বা 4-মেৰু সংৰূপ সমৰ্থন কৰে আৰু 45kW লৈকে 3-ফেজ কাছ-পিঞ্জৰা মটৰ নিয়ন্ত্ৰণ কৰে (380–415V, AC-3 কৰ্তব্যত)।
ষ্টেণ্ডাৰ্ড 1NO+1NC সহায়ক যোগাযোগৰ সৈতে সজ্জিত, ই সম্পূৰ্ণ মটৰ সুৰক্ষাৰ বাবে তাপীয় অভাৰলোড ৰিলেৰ সৈতে নিৰৱচ্ছিন্নভাৱে একত্ৰিত হয়। AC বা DC কইল বিকল্প (24V–600V), AC-3 আৰু AC-4 ব্যৱহাৰ শ্ৰেণী, আৰু 690V ইনচুলেচনৰ বাবে ৰেটিং কৰা এটা শক্তিশালী ডিজাইনৰ সৈতে, CDADA D কন্টাক্টৰে সঘনাই ষ্টাৰ্ট-ষ্টপ চক্ৰ, কনভেয়ৰ চিষ্টেম, পাম্প, কম্প্ৰেছাৰ, আৰু HVAC ইউনিটত নিৰ্ভৰযোগ্য পৰিৱেশন প্ৰদান কৰে—আনকি 40°C পৰিৱেশৰ উষ্ণতা আৰু... ২০০০ মিটাৰ উচ্চতা।
মূল নিৰ্দিষ্টকৰণসমূহ
ছিৰিজ: ডি কন্টাক্টৰ
ব্ৰেণ্ড: চিডিএডিএ | প্ৰস্তুতকাৰক: চাংহাই ডাডা ইলেক্ট্ৰিক কোম্পানী, লিমিটেড
মানক: আইইচি/ইএন ৬০৯৪৭-৪-১
প্ৰমাণপত্ৰ: চি ই
মেৰু: ৩পি বা ৪পি (নিৰ্বাচনযোগ্য)
ৰেটিং অপাৰেচনেল কাৰেণ্ট (AC-3): 9A – 95A (বৰ্ধিত পৰিসৰত 620A লৈকে)
মটৰ শক্তি নিয়ন্ত্ৰণ (AC-3):
৩৮০/৪১৫ভি: ৪কিলোৱাট – ৪৫কিলোৱাট
৬৬০/৬৯০ভি: ৪৫কিলোৱাটলৈকে
ব্যৱহাৰৰ শ্ৰেণী: AC-3 (squirrel-cage motors), AC-4 (plugging & inching)
ৰেটেড ইনচুলেচন ভল্টেজ: 690V এচি
পৰিৱেশৰ উষ্ণতা: –৫°Cৰ পৰা +৪০°C
উচ্চতা: ≤ ২০০০মিটাৰ
মাউণ্টিং: উলম্ব সমতল ±5°, মাউণ্টিং শ্ৰেণী III
সহায়ক যোগাযোগ: 1NO + 1NC (সকলো মডেলতে মানক)
কইল বিকল্পসমূহ:
এচি কইল: ২৪ভি, ৩৬ভি, ৪৮ভি, ১১০ভি, ১২৭ভি, ২২০ভি, ২৪০ভি, ৩৮০ভি, ৪১৫ভি, ৪৪০ভি, ৪৮০ভি, ৫০০ভি, ৬০০ভি
ডিচি কইল: ২৪ভি, ৩৬ভি, ৪৮ভি, ১১০ভি, ২২০ভি
কাৰিকৰী তথ্য পত্ৰ
|
সামগ্ৰী |
মডেল |
এল চি ১-ডি০৯ |
এল চি ১-ডি১২ |
এল চি ১-ডি১৮ |
এল চি ১-ডি২৫ |
এল চি ১-ডি৩২ |
|
|
মেৰু |
৩/৪ |
৩/৪ |
৩/৪ |
৩/৪ |
৩/৪ |
||
|
সহায়ক যোগাযোগ |
১NO+১এনচি |
১NO+১এনচি |
১NO+১এনচি |
১NO+১এনচি |
১NO+১এনচি |
||
|
ৰেটিং কৰা প্ৰচলিত উত্তাপন কাৰেণ্ট (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
ৰেটিং অপাৰেচনেল কাৰেণ্ট (A) |
৩৮০/৪০০ভি |
এচি-১ এচি-৪ |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
৬৬০/৬৯০ভি |
এচি-৩ এচি-৪ |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
ৰেটেড ইনচুলেচন ভল্টেজ (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
নিয়ন্ত্ৰিতৰ শক্তি ৩-পৰ্যায়ৰ পিঞ্জৰা মটৰ (AC-3) |
কিলোৱাট |
২২০/২৩০ভি এচি ৩৮০/৪১৫ভি এচি ৬৬০/৬৯০ভি এচি |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
AC কইল(V) |
২৪,৩৬,৪৮,১১০,১২৭,২২০,২৪০,৩৮০,৪১৫,৪৪০,৪৮০,৫০০,৬০০ |
||||||
|
ডিচি কইল(V) |
২৪,৩৬,৪৮,১১০,২২০ |
||||||
|
সামগ্ৰী |
মডেল |
এল চি ১-ডি৪০ |
এল চি ১-ডি৫০ |
এল চি ১-ডি৬৫ |
এল চি ১-ডি৮০ |
এল চি ১-ডি৯৫ |
|
|
মেৰু |
৩/৪ |
৩/৪ |
৩/৪ |
৩/৪ |
৩/৪ |
||
|
সহায়ক চাৰ্কিট কেট:AC-15,Ue=4 15V le=0.95A Ith=10A |
১NO+১এনচি |
১NO+১এনচি |
১NO+১এনচি |
১NO+১এনচি |
১NO+১এনচি |
||
|
ৰেটিং কৰা প্ৰচলিত উত্তাপন কাৰেণ্ট (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
ৰেটিং অপাৰেচনেল কাৰেণ্ট (A) |
৩৮০/৪০০ভি |
এচি-৩ এচি-৪ |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
৬৬০/৬৯০ভি |
এচি-৩ এচি-৪ |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
ৰেটেড ইনচুলেচন ভল্টেজ (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
নিয়ন্ত্ৰিতৰ শক্তি ৩-পৰ্যায়ৰ পিঞ্জৰা মটৰ (AC-3) |
কে.ডব্লিউ |
২২০/২৩০ভি এচি ৩৮০/৪১৫ভি এচি ৬৬০/৬৯০ভি এচি |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
AC কইল(V) |
২৪,৩৬,৪৮,১১০,১২৭,২২০,২৪০,৩৮০,৪১৫,৪৪০,৪৮০,৫০০,৬০০ |
||||||
|
ডিচি কইল(V) |
২৪,৩৬,৪৮,১১০,২২০ |
||||||
|
সামগ্ৰী |
মডেল |
এল চি ১-ডি১১৫ |
এল চি ১-ডি১৫০ |
এল চি ১-ডি১৭০ |
এল চি ১-ডি২০৫ |
এল চি ১-ডি২৪৫ |
|||||||
|
মেৰু |
3 |
3 |
3 |
৩/৪ |
৩/৪ |
||||||||
|
ৰেটিং কৰা প্ৰচলিত উত্তাপন কাৰেণ্ট (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
ৰেটিং অপাৰেচনেল কাৰেণ্ট (A) |
৩৮০/৪০০ভি |
এচি-৩ এচি-৪ |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
৬৬০/৬৯০ভি |
এচি-৩ এচি-৪ |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
ৰেটেড ইনচুলেচন ভল্টেজ (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
নিয়ন্ত্ৰিতৰ শক্তি ৩-পৰ্যায়ৰ পিঞ্জৰা মটৰ (AC-3) |
কিলোৱাট |
৩৮০/৪১৫ভি এচি ৬৬০/৬৯০ভি এচি |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
AC কইল(V) |
১১০,১২৭,২২০,২৪০,৩৮০,৪১৫,৪৪০,৪৮০,৫০০,৬০০ |
||||||||||||
|
সামগ্ৰী |
মডেল |
এল চি ১-ডি৩০০ |
এল চি ১-ডি৪১০ |
এল চি ১-ডি৪৭৫ |
এল চি ১-ডি৬২০ |
||||||||
|
মেৰু |
৩/৪ |
৩/৪ |
৩/৪ |
৩/৪ |
|||||||||
|
ৰেটিং কৰা প্ৰচলিত উত্তাপন কাৰেণ্ট (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
ৰেটিং অপাৰেচনেল কাৰেণ্ট (A) |
৩৮০/৪০০ভি |
এচি-৩ এচি-৪ |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
৬৬০/৬৯০ভি |
এচি-৩ এচি-৪ |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
ৰেটেড ইনচুলেচন ভল্টেজ (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
নিয়ন্ত্ৰিত ৩-ফেজৰ শক্তি পিঞ্জৰা মটৰ (AC-3) |
কিলোৱাট |
৩৮০/৪১৫ভি এচি ৬৬০/৬৯০ভি এচি |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
AC কইল(V) |
১১০, ১২৭,২২০,২৪০,৩৮০,৪১৫,৪৪০,৪৮০,৫০০,৬০০ |
||||||||||||

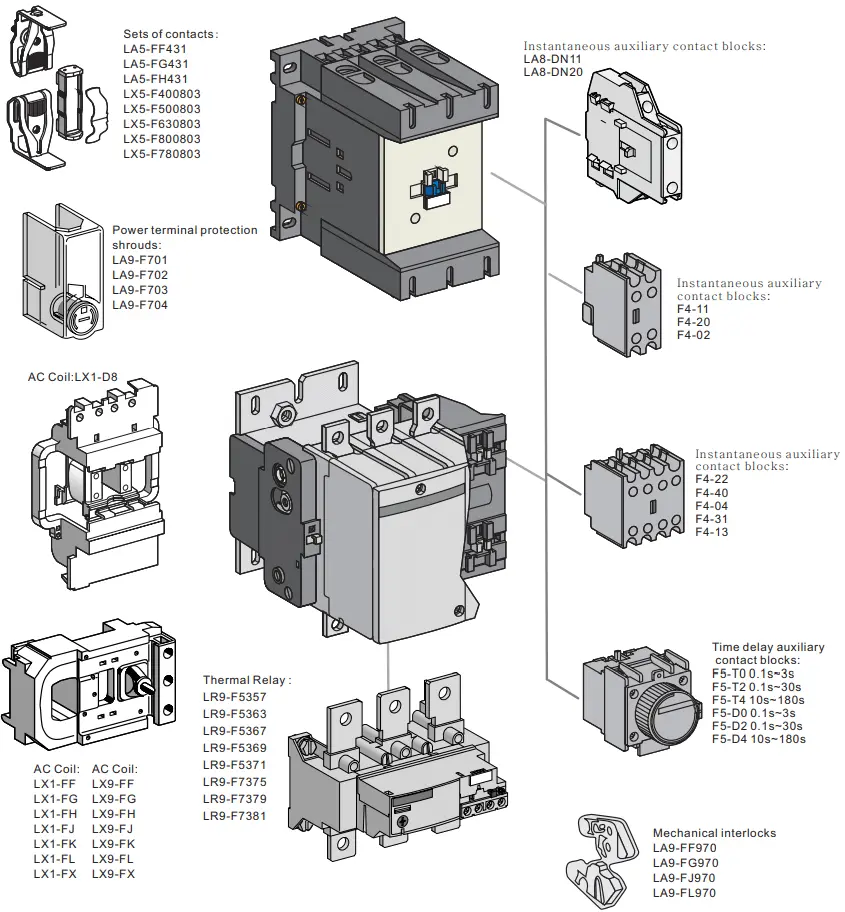

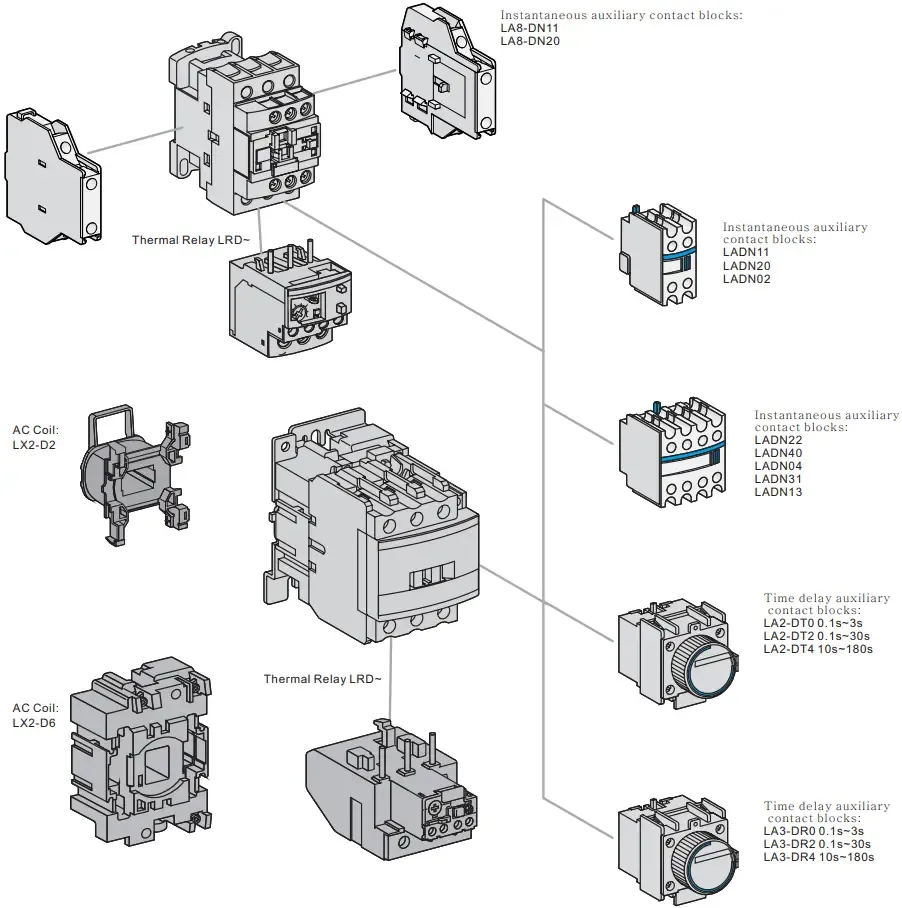

আনুষংগিক বস্তু
CDADA D কন্টাক্টৰ কিয় বাছি লওক?
★ সঁচা আইইচি কম্প্লাইয়েন্স
IEC/EN 60947-4-1 লৈ ডিজাইন আৰু পৰীক্ষা কৰা হৈছে—গোলকীয় গ্ৰহণযোগ্যতা আৰু আন্তঃকাৰ্য্যক্ষমতা নিশ্চিত কৰা।★ সম্পূৰ্ণ মটৰ নিয়ন্ত্ৰণ সমাধান
সম্পূৰ্ণ মটৰ ষ্টাৰ্টাৰ সমাবেশৰ বাবে CDADA তাপীয় অভাৰলোড ৰিলেৰ সৈতে যোৰ কৰক—অভাৰলোড + শ্বৰ্ট-চাৰ্কিট + পৃথকীকৰণ।★ বহল ভল্টেজ নমনীয়তা
13 AC আৰু 5 DC কইল ভল্টেজৰ পৰা বাছক—গোলকীয় প্ৰকল্প বা মিশ্ৰিত-ভোল্টেজ পেনেলৰ বাবে আদৰ্শ।★ হেভি ডিউটিৰ বাবে শক্তিশালী
AC-4 কৰ্তব্য (সঘনাই ৰিভাৰ্ছিং/প্লাগিং) সমৰ্থন কৰে—ক্ৰেন, লিফ্ট, আৰু কনভেয়ৰৰ বাবে একেবাৰে উপযুক্ত।★ প্লাগ-এণ্ড-প্লে সংহতি
ষ্টেণ্ডাৰ্ড 1NO+1NC সহায়ক যোগাযোগসমূহে সহজ ইন্টাৰলক, সংকেত, বা PLC প্ৰতিক্ৰিয়া সামৰ্থবান কৰে।★ ঔদ্যোগিক-গ্ৰেড নিৰ্ভৰযোগ্যতা
উচ্চ বৈদ্যুতিক সহনশীলতা, কম সংস্পৰ্শ প্ৰতিৰোধ ক্ষমতা, আৰু সুস্থিৰ চাপ দমনৰ বাবে পৰীক্ষা কৰা হৈছে—ডাউনটাইম কম কৰা।★ আমাৰ মূল সুবিধাসমূহ হ'ল: 1) সম্পূৰ্ণ আন্তঃৰাষ্ট্ৰীয় প্ৰমাণপত্ৰ, 2) শক্তিশালী OEM / ODM ক্ষমতা, 3) উচ্চ খৰচ-কাৰ্য্যক্ষমতা অনুপাত, 4) নিৰ্ভৰযোগ্য বৃহৎ পৰিসৰৰ উৎপাদন ক্ষমতা, 5) বিস্তৃত ৰপ্তানি অভিজ্ঞতা।
★ আমাৰ সামগ্ৰীসমূহ দক্ষিণ-পূব এছিয়া, মধ্যপ্ৰাচ্য, দক্ষিণ আমেৰিকা, আফ্ৰিকা, ইউৰোপ, আৰু চিআইএছ দেশসমূহলৈ সফলতাৰে ৰপ্তানি কৰা হয়, বেল্ট আৰু ৰোড বজাৰত শক্তিশালী মনোনিৱেশ কৰি।
সাধাৰণ প্ৰয়োগ
মটৰ ষ্টাৰ্টাৰ: পাম্প, ফেন, কম্প্ৰেছাৰ, মিক্সাৰ
এইচভিএচি ব্যৱস্থা: চিলাৰ আৰু ব্ল’ৱাৰ নিয়ন্ত্ৰণ
ঔদ্যোগিক স্বয়ংক্ৰিয়কৰণ: কনভেয়ৰ লাইন, পেকেজিং মেচিন
বিল্ডিং মেনেজমেণ্ট: লিফ্ট নিয়ন্ত্ৰণ, লাইটিং বেংক
শক্তি আৰু পানী: বর্জ্য পানী পৰিশোধন, জলসিঞ্চন ব্যৱস্থা
সঘনাই সোধা প্ৰশ্ন
প্ৰশ্ন ১: “ডি কন্টাক্টৰ”ৰ অৰ্থ কি?
A1: “D” য়ে এই মডিউলাৰ, প্ৰামাণিককৃত AC কন্টাক্টৰ প্লেটফৰ্মৰ বাবে বিশ্বব্যাপী ব্যৱহৃত ছিৰিজ ডিজাইনেচন (LC1-D)ক বুজায়। ই কোনো কাৰিকৰী শ্ৰেণীবিভাজন নহয়—কিন্তু অভাৰলোড ৰিলে আৰু যান্ত্ৰিক ইন্টাৰলকৰ দৰে আনুষংগিক বস্তুৰ সৈতে ইয়াৰ সামঞ্জস্যতাৰ বাবে পেনেল বিল্ডিঙত ব্যাপকভাৱে স্বীকৃতিপ্ৰাপ্ত।
প্ৰশ্ন ২: এচি-৩ আৰু এচি-৪ ডিউটিৰ মাজত কি পাৰ্থক্য আছে?
উ২:● এচি-৩: কাছৰ পিঞ্জৰাৰ মটৰ (যেনে, পাম্প, ফেন)ৰ সাধাৰণ আৰম্ভণি/বন্ধ। মানসিক চাপ কম।
● AC-4: সঘনাই প্লাগ কৰা, ইঞ্চি কৰা, বা ওলোটা কৰা (যেনে, ক্ৰেন, উত্তোলন)। অধিক বৈদ্যুতিক চাপ → অধিক শক্তিশালী সংস্পৰ্শৰ প্ৰয়োজন। → CDADA LC1-D দুয়োটাৰে বাবে ৰেটিং কৰা হৈছে, যাৰ ফলত ই বহুমুখী।
প্ৰশ্ন ৩: মই এই কন্টাক্টৰটো অভাৰলোড ৰিলে অবিহনে ব্যৱহাৰ কৰিব পাৰোনে?
উত্তৰ ৩: মটৰ লোডৰ বাবে বাঞ্ছনীয় নহয়। কন্টাক্টৰটোৱে কেৱল শক্তি সলনি কৰে—ই অতিৰিক্ত বোজাৰ পৰা সুৰক্ষা নিদিয়ে। মটৰৰ সুৰক্ষাৰ বাবে সদায় থাৰ্মেল বা ইলেক্ট্ৰনিক অভাৰলোড ৰিলেৰ সৈতে যোৰ কৰক।
প্ৰশ্ন ৪: ৪-পোল সংস্কৰণ উপলব্ধ নেকি?
উ৪: হয়! সকলো LC1-D আৰ্হিই 3P বা 4P সংৰূপসমূহ সমৰ্থন কৰে—নিৰপেক্ষ-চুইচিং এপ্লিকেচনসমূহ বা 4-তাঁৰ ব্যৱস্থাপ্ৰণালীৰ বাবে আদৰ্শ।
প্ৰশ্ন ৫: অন্যান্য ডি-ছিৰিজৰ কন্টাক্টৰৰ সলনি চিডিএডিএক কিয় বাছি লোৱা হয়?
উত্তৰ ৫: চিডিএডিএই অফাৰ কৰে:● পৰীক্ষাৰ প্ৰতিবেদনৰ সৈতে প্ৰকৃত IEC 60947-4-1 অনুসৰণ
● বহল কইল ভল্টেজৰ পৰিসৰ (ৰপ্তানিৰ বাবে 415V, 480V, 600V সহ)
● ৰূপ-মিশ্ৰণৰ সংস্পৰ্শ আৰু চাপ চুটৰ সৈতে সামঞ্জস্যপূৰ্ণ মান
● OEM-বন্ধুত্বপূৰ্ণ মূল্য নিৰ্ধাৰণ আৰু দ্ৰুত নমুনা টাৰ্ণআউট
● গ্লোবেল চাৰ্টিফিকেচন (CE) আৰু ইংৰাজী নথিপত্ৰ
