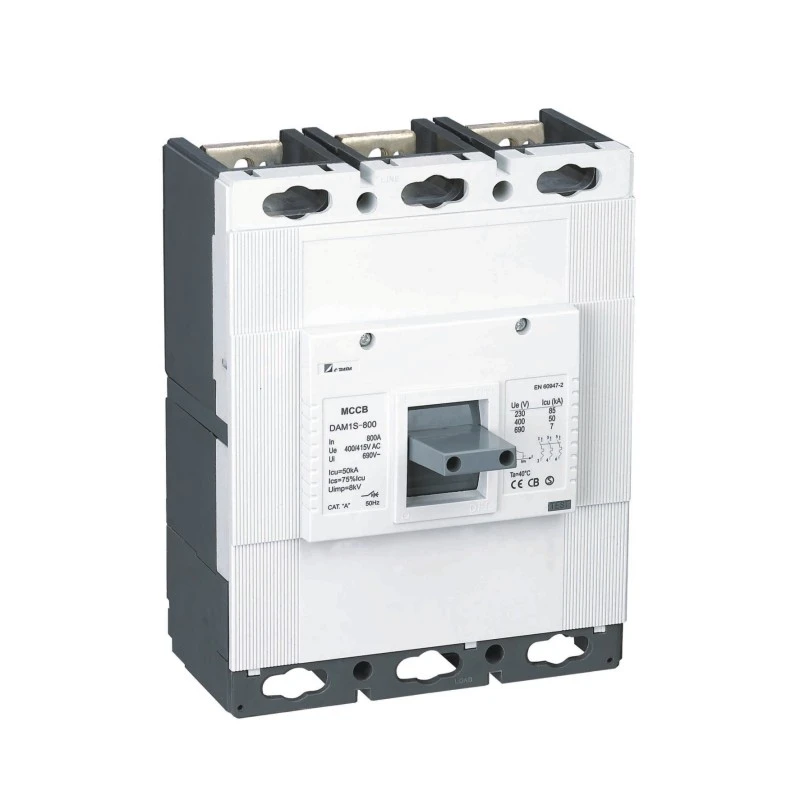

ফিক্সড টাইপ মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰ

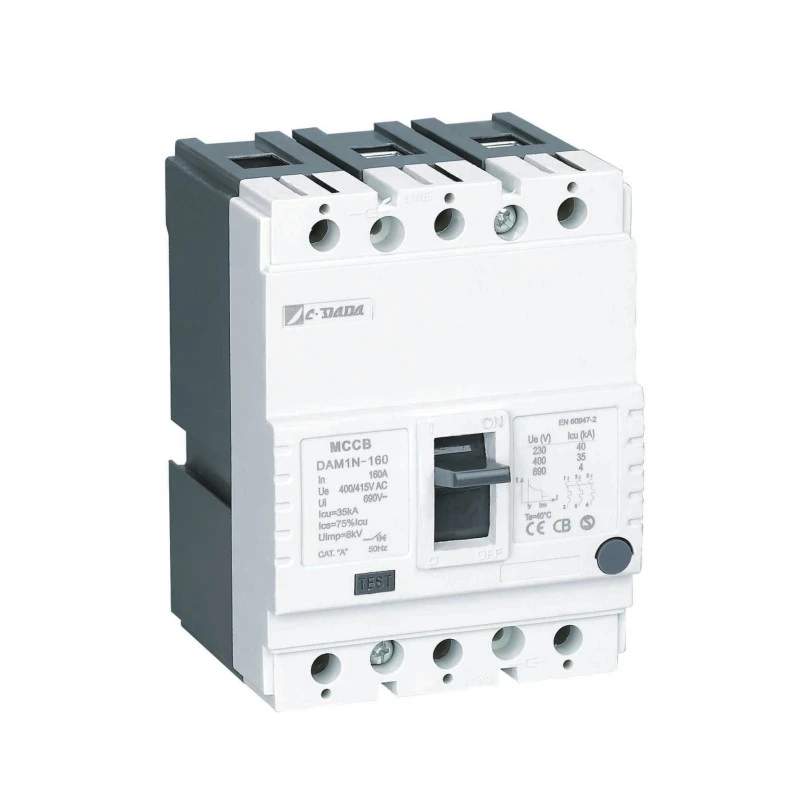

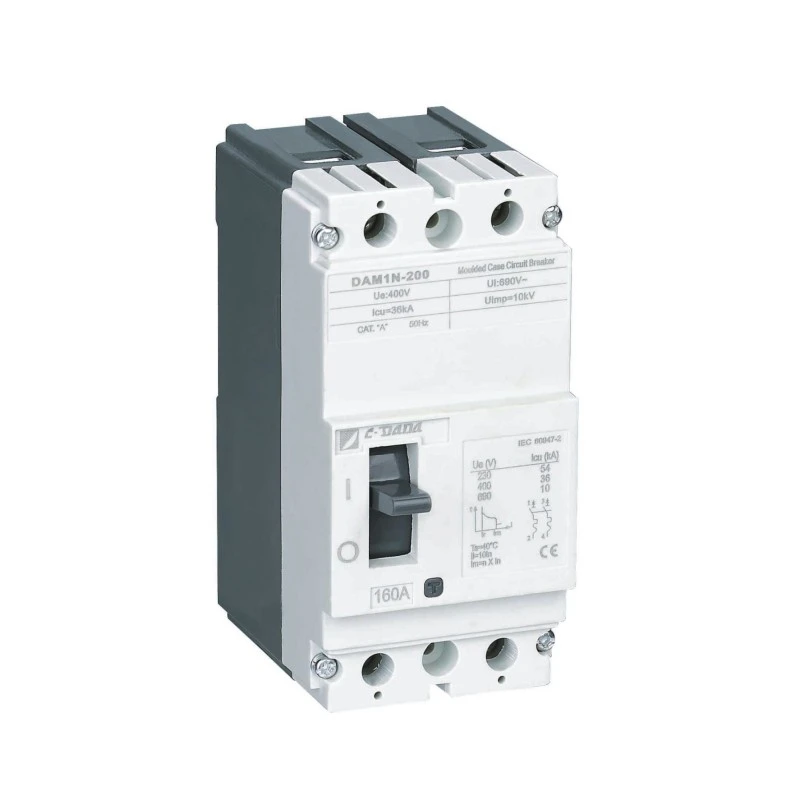

CDADA ফিক্সড টাইপ মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰ (MCCB) DAM1 ছিৰিজে যিকোনো প্ৰয়োগৰ প্ৰয়োজনীয়তা পূৰণ কৰে, সৰু ব্যৱহাৰকাৰীৰ পৰা আৰম্ভ কৰি ঔদ্যোগিক ট্ৰেন্সফৰ্মাৰ আৰু বিতৰণ সংস্থাপনলৈকে।

DAM1 ছিৰিজৰ সাতটা ফ্ৰেমৰ আকাৰ আছে, 1600A লৈকে, ব্ৰেকিং ক্ষমতা 100 kA লৈকে, অপাৰেটিং ভল্টেজ 1000 ভল্টলৈকে, সহজেই বিভিন্ন ধৰণৰ বিস্তৃত বৈদ্যুতিক আৰু যান্ত্ৰিক আনুষংগিক সামগ্ৰীৰ প্ৰয়োজনীয়তা পূৰণ কৰে, যিকোনো শক্তি ব্যৱস্থাৰ প্ৰয়োজনীয়তা সৰ্বাধিক কৰিবলৈ বিভিন্ন ধৰণৰ সংস্থাপন সমাধান প্ৰদান কৰে।

গ্লোবেল চাৰ্টিফিকেশনৰ সৈতে কেমা, আষ্টা, চেমকো, চিবি, চিই, আৰঅ’এইচএছ; বিশ্বব্যাপী বৈদ্যুতিক সঁজুলি উদ্যোগ আৰু OEM ৰ বাবে DAM1 হৈছে সৰ্বোত্তম পছন্দ।

মূল নিৰ্দিষ্টকৰণসমূহ

DAM1 MCCB মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰৰ বৈদ্যুতিক প্ৰাচল

● Icu:O-t-CO পৰীক্ষা(O:মুকলি কৌশল,CO:বন্ধ-খোলা কৌশল,t:ৰৈ থকাৰ সময়)

● Ics:O-t-CO-t-CO পৰীক্ষা(O:খোলা কৌশল,CO:বন্ধ-খোলা কৌশল,t: অপেক্ষাৰ সময়)

★ ON/I Position: ই ব্ৰেকাৰৰ সংস্পৰ্শ বন্ধ হোৱাৰ ইংগিত দিয়ে। এই অৱস্থাত ব্ৰেকাৰ লিভাৰটো ওপৰৰ অৱস্থাত থাকে

★ TRIP Position: ই বুজায় যে যিকোনো বিকলতাৰ বাবে ব্ৰেকাৰ খোলা হৈছে (অভাৰ লোড বা শ্বৰ্ট চাৰ্কিট)। এই ক্ষেত্ৰত ব্ৰেকাৰ লিভাৰ অন আৰু অফ অৱস্থানৰ মাজৰ মাজৰ অৱস্থাত থাকে। ট্ৰিপ পজিচনত থকা ব্ৰেকাৰটোক ON পজিচনলৈ নিবলৈ; OFF চিহ্নে দেখুওৱাৰ দৰে ব্ৰেকাৰ লিভাৰটো তললৈ ঠেলি দিয়ক

ব্ৰেকাৰটো "ক্লিক" শব্দৰ সৈতে ছেট কৰিব লাগিব। ইয়াৰ পিছত ব্ৰেকাৰটো বন্ধ কৰিবলৈ ON চিনেৰে দেখুওৱাৰ দৰে লিভাৰটো টানিব লাগে

★ অফ/০ অৱস্থান: ই ব্ৰেকাৰৰ সংস্পৰ্শ খোলা বুলি সূচায়। এইদৰে ব্ৰেকাৰ লিভাৰটো তলৰ অৱস্থাত থাকে।

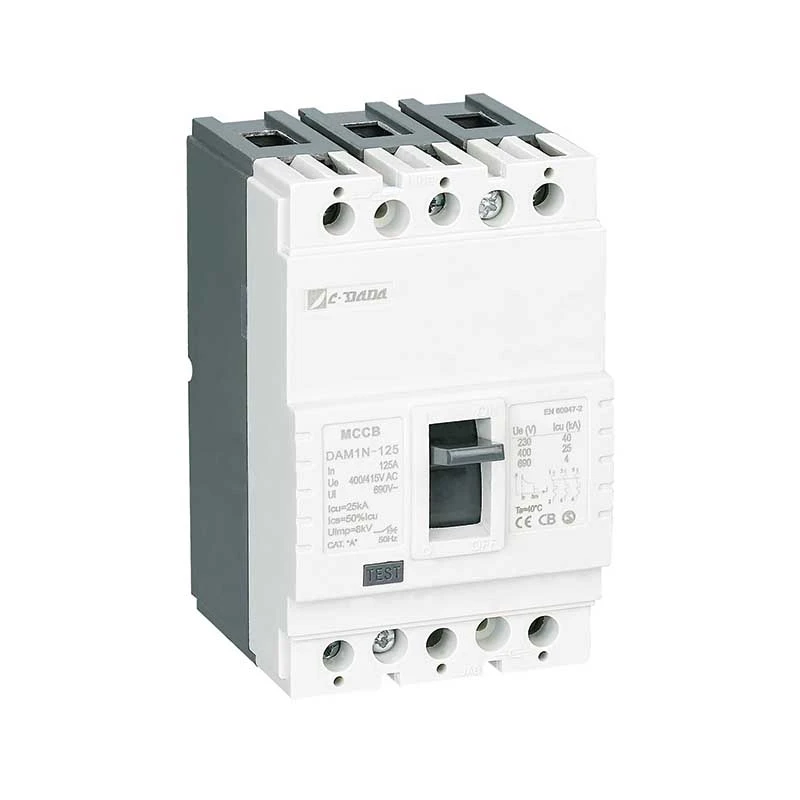

DAM1-125 MCCB মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰৰ ভৌতিক প্ৰাচল

কাৰ্য্যকৰী নীতি আৰু সুৰক্ষা ব্যৱস্থা

★ তাপ সুৰক্ষা (অভাৰলোড)

দ্বিধাতুৰ ষ্ট্ৰিপটো স্থায়ী অতিপ্ৰবাহ (> ৰেটেড কাৰেণ্ট)ৰ দ্বাৰা গৰম কৰিলে বেঁকা হয়। বেণ্ডিং গতি বিদ্যুৎ প্ৰবাহৰ পৰিমাণৰ সমানুপাতিক—কেবলৰ তাপীয় আচৰণ অনুকৰণ কৰা বিপৰীত-সময় ট্ৰিপিং নিশ্চিত কৰে, সঁজুলিসমূহ সুৰক্ষিত কৰাৰ সময়ত উপদ্ৰৱ ট্ৰিপ ৰোধ কৰে।

★ চুম্বকীয় সুৰক্ষা (শ্বৰ্ট চাৰ্কিট)

শ্বৰ্ট চাৰ্কিটৰ সময়ত (যেনে, ফেজ-টু-ফেজ বা ফেজ-টু-গ্ৰাউণ্ড), উচ্চ বিদ্যুৎ প্ৰবাহৰ চুম্বকীয় ক্ষেত্ৰই ছ'লেন'ইড প্লাঞ্জাৰক তৎক্ষণাত টানি আনে, যাৰ ফলত মিলিছেকেণ্ডৰ ভিতৰতে লেচ ব্যৱস্থাটো মুক্ত হয়—তাপীয় ক্ষতি হোৱাৰ আগতে ফল্ট কাৰেণ্ট কাটি পেলায়।

প্ৰডাক্টৰ সুবিধা

★ শৰীৰ আৰু আৱৰণ:

EN 60512-20-2 মানদণ্ড অনুসৰি বডি আৰু কভাৰ মেটেৰিয়েল হিচাপে ফাইবাৰ-গ্লাছ পলিয়েষ্টাৰ ৰেজিন ব্যৱহাৰ কৰা হৈছে। সাহিত্যত বিএমচি (বাল্ক মল্ডিং কম্পাউণ্ড) বুলি কোৱা এই পদাৰ্থটোক বৈদ্যুতিক আৰু যান্ত্ৰিক মান উচ্চ হোৱাৰ বাবে পছন্দ কৰা হয় আৰু ই ১৬০ ডিগ্ৰী চেলছিয়াছৰ উষ্ণতা অবিৰতভাৱে প্ৰতিৰোধ কৰিব পাৰে। আইইচি ৬৯৫-২-১ অনুসৰি ৯৬০ ডিগ্ৰী চেলছিয়াছ উষ্ণতাত তাঁৰৰ সংস্পৰ্শলৈ আহিলে বিএমচি পদাৰ্থ জ্বলি নাযায়

দ্বিধাতু: দ্বিধাতু হৈছে তাপৰ বিৰুদ্ধে বিভিন্ন সম্প্ৰসাৰণ সহগ থকা দুটা প্লেট ধাতুৰ সংমিশ্ৰণেৰে গঠিত পদাৰ্থ। ব্ৰেকাৰৰ মাজেৰে যোৱা বিদ্যুৎ প্ৰবাহে দ্বিধাতু গৰম কৰে। এই তাপৰ প্ৰভাৱৰ বাবে। দ্বিধাতু কম প্ৰসাৰিত প্লেটৰ ফালে বেঁকা হয়। যিহেতু ব্ৰেকাৰৰ মাজেৰে যোৱা বিদ্যুৎ প্ৰবাহ বৃদ্ধি হোৱাৰ লগে লগে তাপ বৃদ্ধি পায়, গতিকে বাইধাতু অধিক গৰম হয় আৰু অধিক বেঁকা হয়। এইদৰে ই ব্ৰেকাৰটো খুলিবলৈ খোলাৰ ব্যৱস্থাটো নিয়ন্ত্ৰণ কৰে।

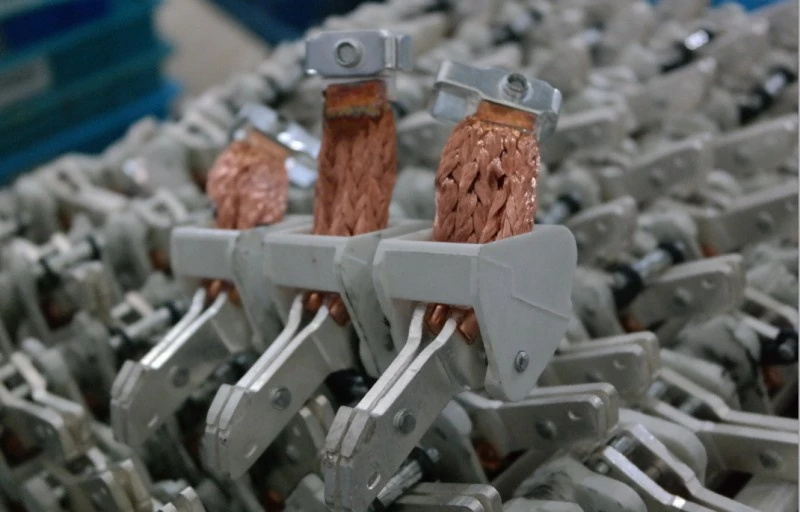

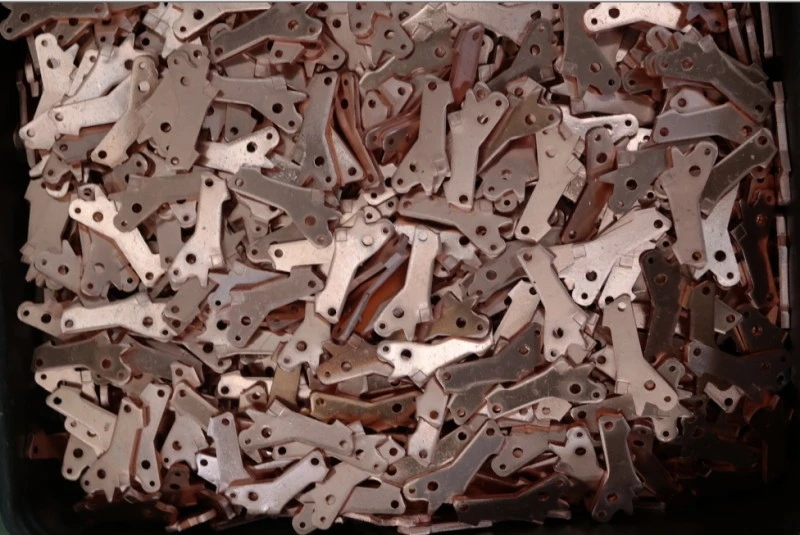

★ যোগাযোগ:

ব্ৰেকাৰৰ বাবে ভাঙি যোৱা আৰু কঢ়িয়াই নিয়া বিদ্যুৎ প্ৰবাহৰ মান আৰু নিৰ্মাণ বিবেচনা কৰি সংস্পৰ্শ মিশ্ৰণ নিৰ্ধাৰণ কৰা হয় সাধাৰণতে ব্ৰেকাৰত ৰূপ, গ্ৰেফাইট, নিকেল, উলফ্ৰেম মিশ্ৰণৰ সংস্পৰ্শ ব্যৱহাৰ কৰা হয় সংস্পৰ্শ, যিবোৰ মসৃণ গঠনৰ সৈতে ৰূপ-গ্ৰেফাইট মিশ্ৰণৰ দ্বাৰা নিৰ্মিত, স্থিৰ (তলৰ) সংস্পৰ্শত ব্যৱহাৰ কৰা হয়, ৰূপৰ উলফ্ৰেম সংস্পৰ্শ, যিবোৰ কঠিন, গতিশীল (ওপৰ) সংস্পৰ্শত ব্যৱহাৰ কৰা হয়। চলন্ত সংস্পৰ্শত এটা শ্বেজড গঠন নিশ্চিত কৰা হৈছে। এইদৰে, শ্বেজড আৰু হাৰ্ড এলয় কন্টাক্টসমূহে প্ৰতিটো খোলা-বন্ধত কোমল স্থিৰ সংস্পৰ্শত স্থান পায়।

এইদৰে সৰ্বনিম্ন প্ৰতিৰোধ ক্ষমতা নিশ্চিত কৰা হয়। গতিশীল সংস্পৰ্শ কম সংস্পৰ্শ প্ৰতিৰোধ ক্ষমতা থাকিবলৈ স্থিৰ সংস্পৰ্শক অতি ভালদৰে স্পৰ্শ কৰিব লাগে। কিন্তু অত্যধিক সংস্পৰ্শ চাপৰ বলৰ ফলত স্বাভাৱিকতকৈ কম সময়ত সংস্পৰ্শৰ ক্ষতি হয়। সংস্পৰ্শ মিশ্ৰণ এটা সুস্থ মুকলি-বন্ধৰ বাবে অতি গুৰুত্বপূৰ্ণ।

★ চাপ নিৰ্বাপক কোষ (বিভাজক):

শক্তিৰ অধীনত কাম কৰা ব্ৰেকাৰৰ কাৰ্য্যৰ সময়ত গঠন হোৱা চাপটোক বিলুপ্ত কৰিবলৈ বিভাজক ব্যৱহাৰ কৰা হয়। চলন্ত সংস্পৰ্শ স্থিৰ সংস্পৰ্শৰ পৰা পৃথক হৈ থকাৰ সময়ত সংস্পৰ্শৰ মাজত কিছু সময়ৰ বাবে বিদ্যুৎ প্ৰবাহ চলি থাকে আৰু ইয়াক চাপ বোলা হয়।এই চাপটো অতি কম সময়ৰ ভিতৰতে বিলুপ্ত হ’ব লাগে

★ চাপৰ বিলুপ্তি:

চাপৰ চাৰিওফালে গঠিত চুম্বকীয় ক্ষেত্ৰৰ বাবে চাপ বিভাজকৰ ফালে ঠেলি দিয়া হয়। এইদৰে চাপ বহল হৈ চিকন হৈ পৰে আৰু বিভাজক প্লেটৰ মাজত ভাঙি যায় (চিত্ৰ-৫)। বিভাজকবোৰৰ কাষৰ বেৰত ব্যৱহৃত পদাৰ্থৰ বৈশিষ্ট্যৰ বাবে চাপৰ ফলত হোৱা উচ্চ উষ্ণতাৰ বাবে গেছ ওলাই আহে। এই গেছৰ চাপৰ বিলুপ্তিৰ ক্ষেত্ৰত গুৰুত্বপূৰ্ণ প্ৰভাৱ পৰে।

দৰ্খাস্ত

CDADA DAM1 ফিক্সড টাইপ মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰ (MCCB)ক জটিল আন্তঃগাঁথনিৰ মাজেৰে বিশ্বাসযোগ্য:

★ ঔদ্যোগিক: তীখা কল, তেল আৰু গেছ প্লেটফৰ্ম, ৰাসায়নিক উদ্যোগ

★ স্বাস্থ্যসেৱা: চিকিৎসালয়ৰ মূল আৰু উপ-বিতৰণ ব'ৰ্ড

★ পৰিবহণ: ৰেলৱে সংকেত, বিমানবন্দৰৰ লটাৰী ব্যৱস্থা

★ বাণিজ্যিক: আকাশচুম্বী ঘৰ, ডাটা চেণ্টাৰ, শ্বপিং মল, কনভেনচন চেণ্টাৰ

★ ৰাজহুৱা স্থানঃ থিয়েটাৰ, ষ্টেডিয়াম, চৰকাৰী ভৱন

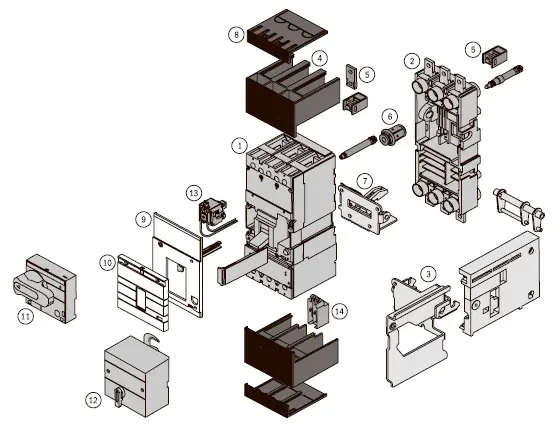

সংস্থাপন আৰু ৰক্ষণাবেক্ষণৰ সুবিধা

★ সহজ সংহতি:

ষ্টেণ্ডাৰ্ড কিটত বাছবাৰ, ফেজ বাধা, আৰু হাৰ্ডৱেৰ অন্তৰ্ভুক্ত কৰা হৈছে

বৈকল্পিক আনুষংগিক: এলাৰ্ম কন্টাক্ট, শ্বাণ্ট/আণ্ডাৰভোল্টেজ ৰিলিজ, বৈদ্যুতিক অপাৰেটিং মেকানিজম

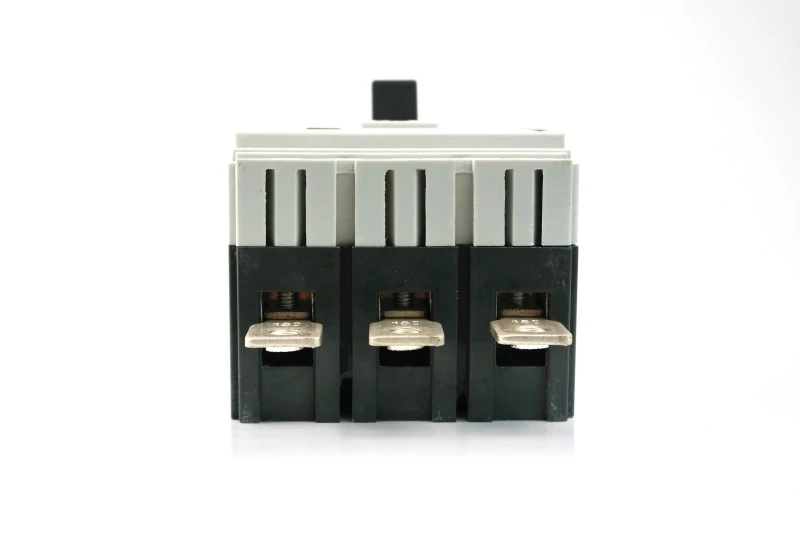

১) বৰ্ধিত বাছবাৰেৰে সংযোগ কৰক (ফটো ১)

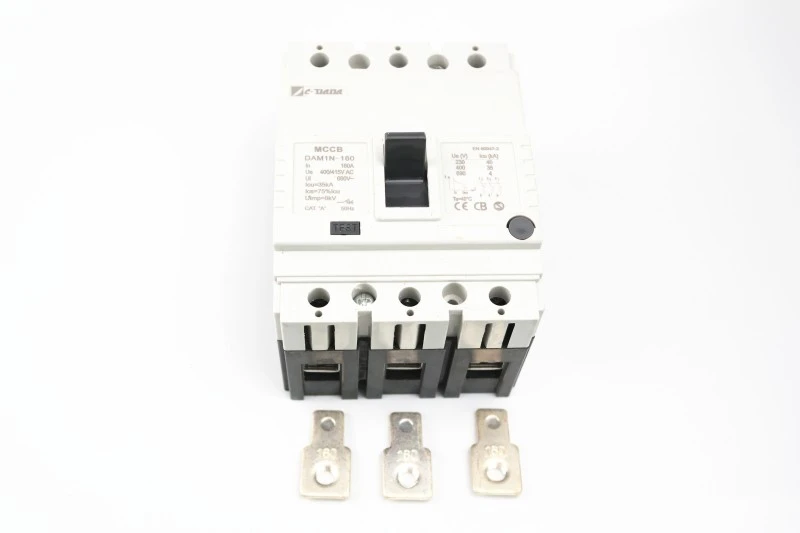

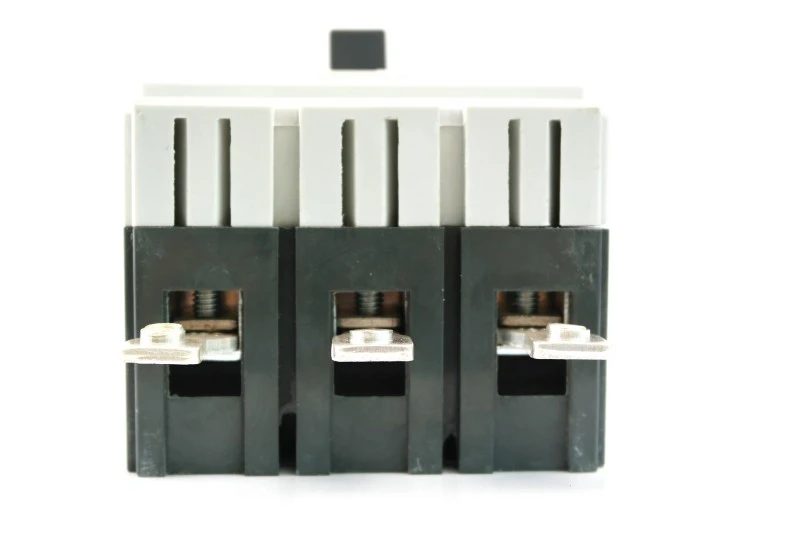

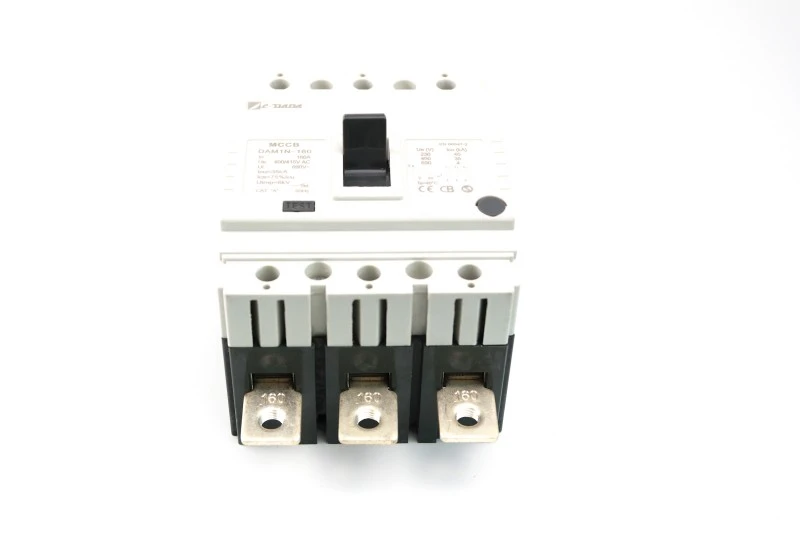

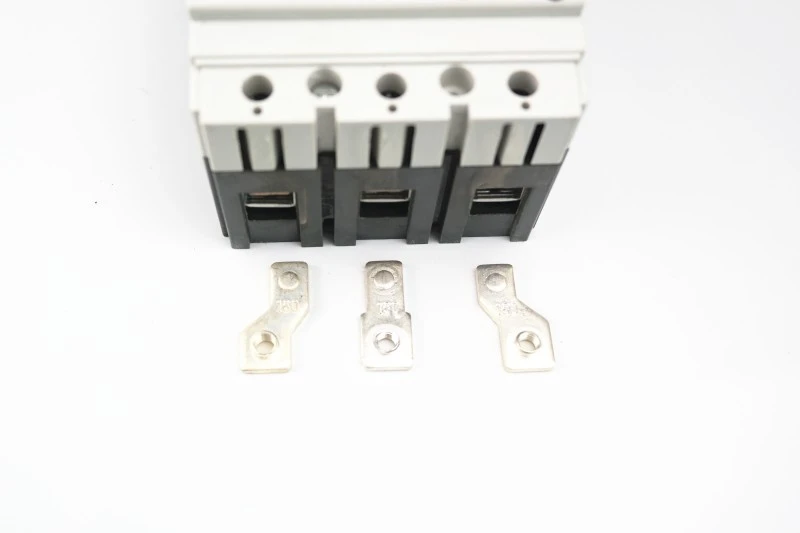

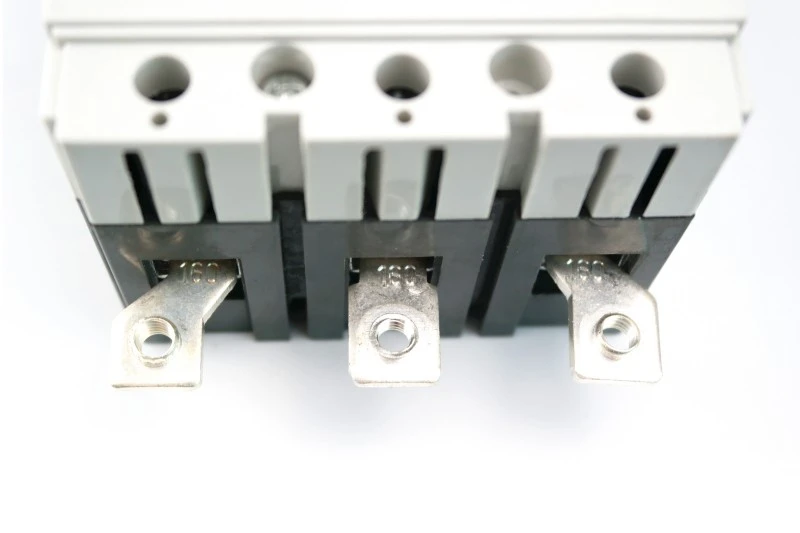

২) স্প্ৰেডাৰ টাৰ্মিনেলৰ দ্বাৰা সংযোগ কৰক(ফটো ২)

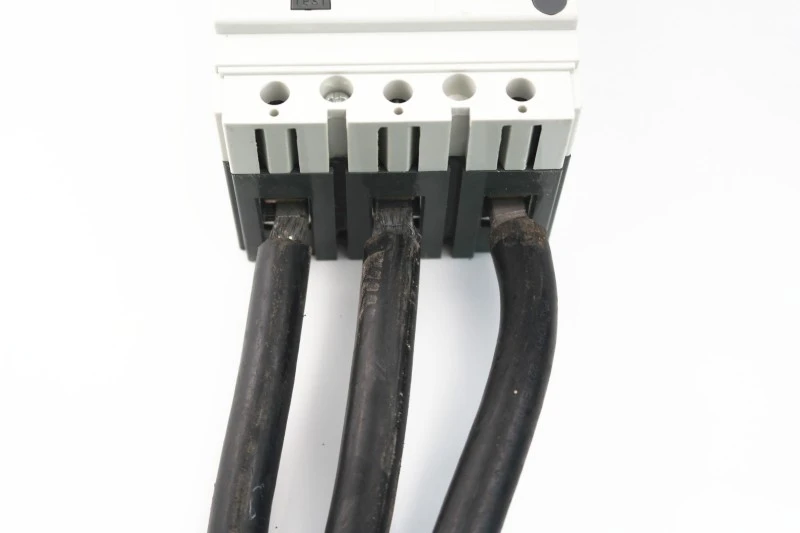

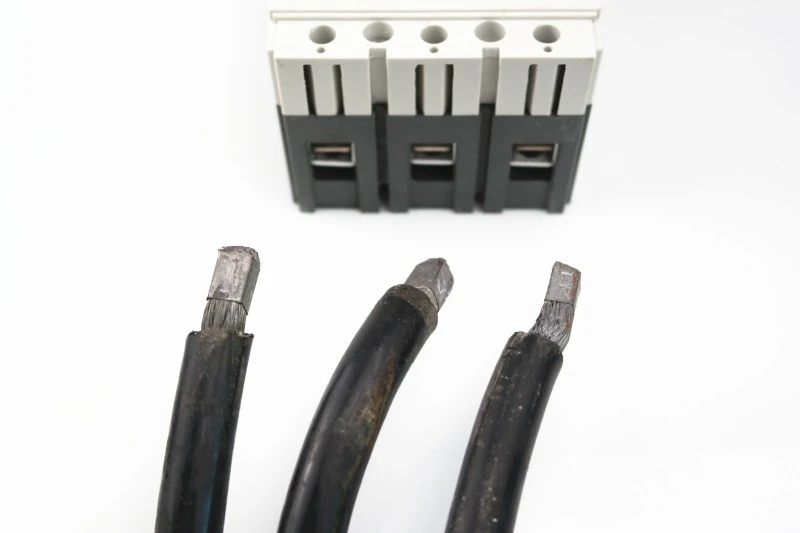

৩) কেবল লাগ ব্যৱহাৰ নকৰাকৈ পোনপটীয়াকৈ কেবল (ফটো ৩) সংযোগ কৰক।

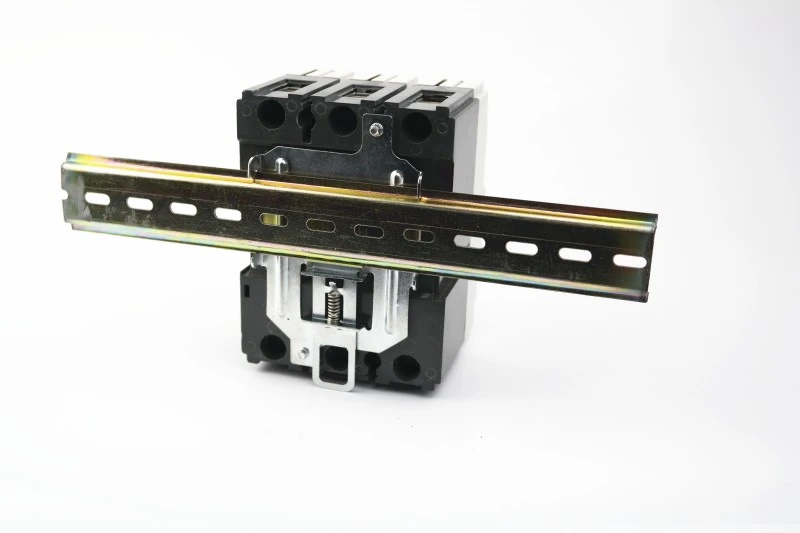

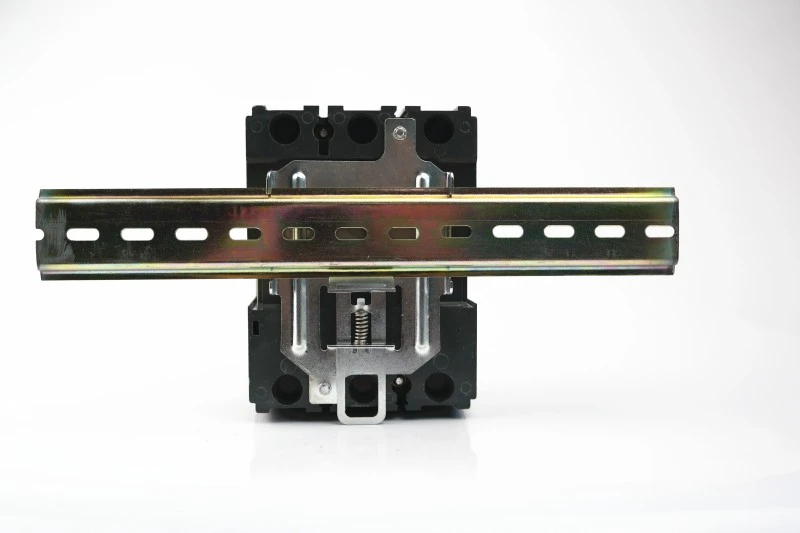

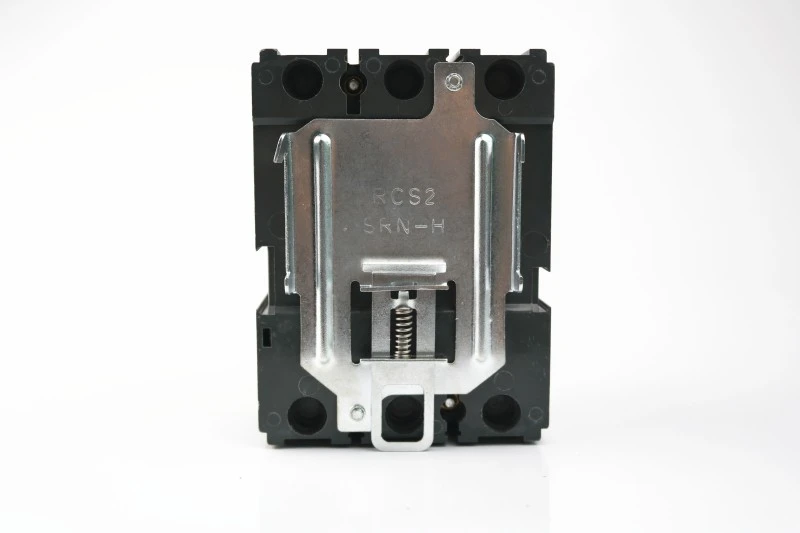

বিশেষ ক্লেম্পৰ সহায়ত ১২৫ আৰু ১৬০ ইউনিট এটা DIN-ৰেলত স্থাপন কৰিব পাৰি।

ক্লেম্পৰ সৈতে ব্ৰেকাৰ

DIN ৰেলৰ সৈতে ক্লেম্প কৰক

DIN ৰেলৰ সৈতে ক্লেম্প কৰক

★ স্থান-সঞ্চয় ডিজাইন:

10–20% lighter and more compact than domestic alternatives

সৰু ঘেৰাওৰ আকাৰ সক্ষম কৰে → কম সামগ্ৰী আৰু শিপিং খৰচ

★ ব্যৱহাৰকাৰী-বন্ধুত্বপূৰ্ণ ৰিছেট:

স্পষ্ট TRIP ইংগিতে অন্ধ পুনৰ বন্ধ হোৱাত বাধা দিয়ে

শ্ৰৱণযোগ্য “ক্লিক”-এ সঠিক যান্ত্ৰিক সংযোগ নিশ্চিত কৰে

★ ভৱিষ্যত-প্ৰস্তুত:

প্লাগ-ইন আৰু ড্ৰ'-আউট কিটসমূহ সমৰ্থন কৰে (নিৰ্বাচিত মডেলসমূহৰ বাবে)

স্মাৰ্ট মনিটৰিং এড-অনসমূহৰ সৈতে সামঞ্জস্যপূৰ্ণ

কিয় চিডিএডিএ বাছি ল’ব?

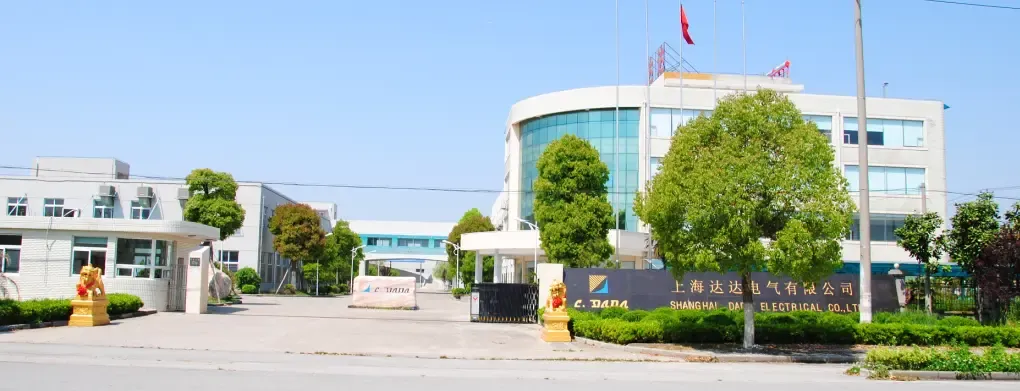

১/ আমি ৪২+ বছৰৰ বাবে আগশাৰীৰ নিৰ্মাতা। ১৯৮৩ চনত প্ৰতিষ্ঠা হোৱা আমাৰ কোম্পানী, ৪০ বছৰৰ ভিতৰত অতি দ্ৰুতগতিত বিকশিত হয়।

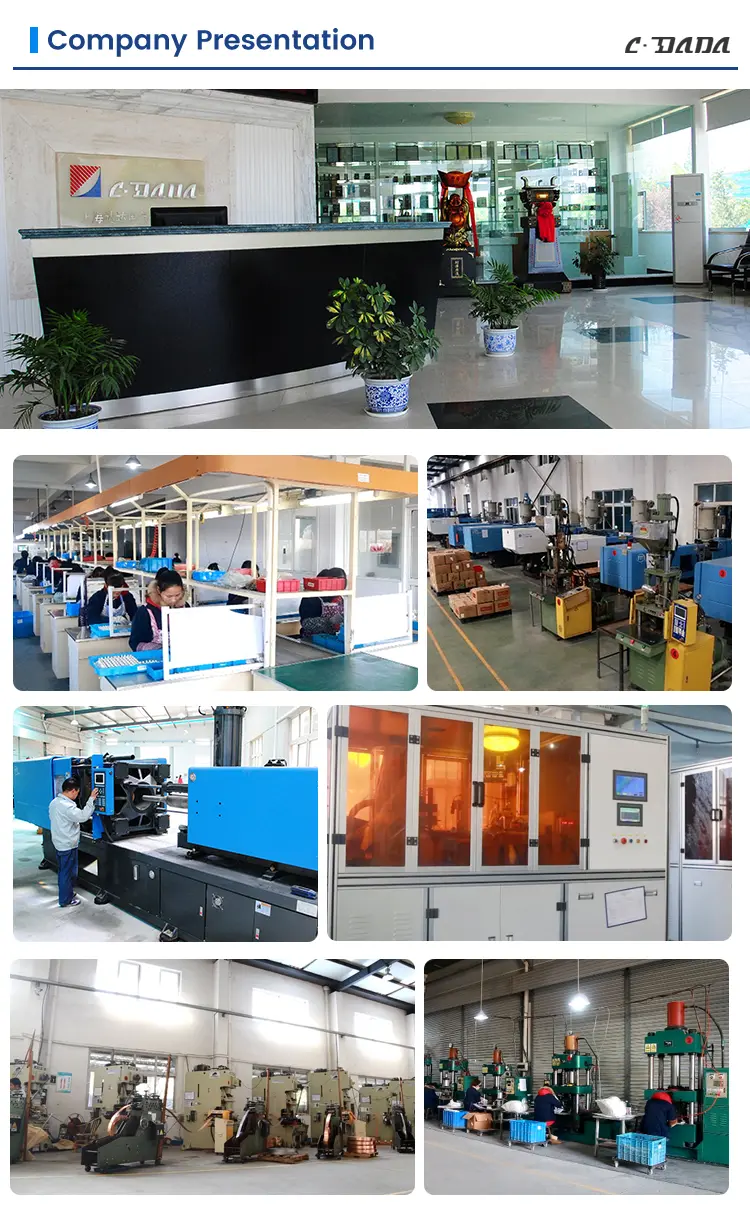

২) ৩টা কাৰখানাৰে গঠিত এই গোটটোৰ উৎপাদন ক্ষেত্ৰ ৫২,৪০০ মিটাৰ বৰ্গফুট আৰু ইয়াত ৫০০ৰো অধিক কৰ্মচাৰী নিয়োজিত। আমি আমাৰ কাৰ্য্যকলাপ সম্প্ৰসাৰণ আৰু আমাৰ কৰ্মশালাসমূহ উন্নীত কৰাৰ উদ্দেশ্যে প্ৰায় দহ মিলিয়ন ইউয়ান বিনিয়োগ কৰিছো।

৩/ INTERTEK, DEKRA & GMC ৰ দ্বাৰা অডিট কৰা কাৰখানা

৪) উচ্চ শক্তিৰ কাৰ্টন, পেলেট সুৰক্ষা, দীৰ্ঘ দূৰত্বৰ ৰপ্তানি পৰিবহণৰ বাবে ভাল

সঘনাই সোধা প্ৰশ্ন (FAQ)

প্ৰশ্ন ১: DAM1 ফিক্সড টাইপ মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰক DIN ৰেলত মাউণ্ট কৰিব পাৰিনে?

উত্তৰ ১: হয়—মডেল ১২৫এ আৰু ১৬০এ ডিআইএন ৰেলত ঐচ্ছিক বিশেষ ক্লেম্প ব্যৱহাৰ কৰি স্থাপন কৰিব পাৰি। উচ্চ ৰেটিংসমূহ কেৱল পেনেল-মাউণ্ট কৰা হয়।

প্ৰশ্ন ২: DAM1 ছিৰিজত কি কি প্ৰমাণপত্ৰ আছে?

উত্তৰ ২: ই CE, CB, ASTA, KEMA, SEMKO, আৰু RoHS ৰ সৈতে প্ৰমাণিত, ইউৰোপীয় ইউনিয়ন, মধ্যপ্ৰাচ্য, দক্ষিণ-পূব এছিয়া, আৰু ইয়াৰ বাহিৰতো অনুসৰণ নিশ্চিত কৰে।

প্ৰশ্ন ৩: ভ্ৰমণৰ পিছত ব্ৰেকাৰটো কেনেকৈ ৰিছেট কৰিব পাৰি?

উত্তৰ ৩: প্ৰথমে লিভাৰটো সম্পূৰ্ণৰূপে অফলৈ লৈ যাওক (আপুনি এটা ক্লিক শুনিব), তাৰ পিছত ইয়াক অনলৈ টানিব। কেতিয়াও TRIP ৰ পৰা ON লৈ পোনপটীয়াকৈ জোৰ নকৰিব।

প্ৰশ্ন ৪: সহায়ক ডিভাইচসমূহ সামঞ্জস্যপূৰ্ণ নেকি?

উত্তৰ ৪: হয়—এলাৰ্ম কন্টাক্ট, সহায়ক কন্টাক্ট, শ্বাণ্ট/আণ্ডাৰভোল্টেজ ৰিলিজ, আৰু ইলেক্ট্ৰিক অপাৰেটৰ বিভাজন নকৰাকৈ যোগ কৰিব পাৰি।

প্ৰশ্ন ৫: পুৰণি ব্ৰেকাৰ সলনি কৰাৰ বাবে DAM1 উপযোগী নেকি?

উ৫: একেবাৰেই। ইয়াৰ কমপেক্ট ফুটপ্ৰিণ্টে বেছিভাগ পেনেলত লিগেচি MCCB সমূহ প্ৰত্যক্ষভাৱে সলনি কৰাৰ অনুমতি দিয়ে—সময় আৰু উন্নয়ন খৰচ ৰাহি কৰে।
