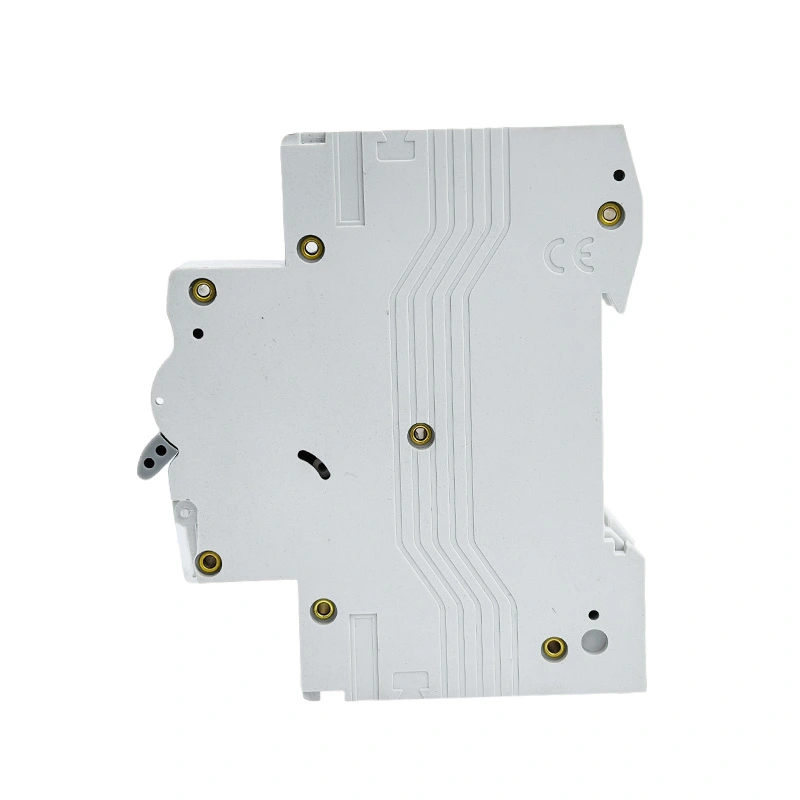

6KA 10kA ক্ষুদ্ৰ চাৰ্কিট ব্ৰেকাৰ

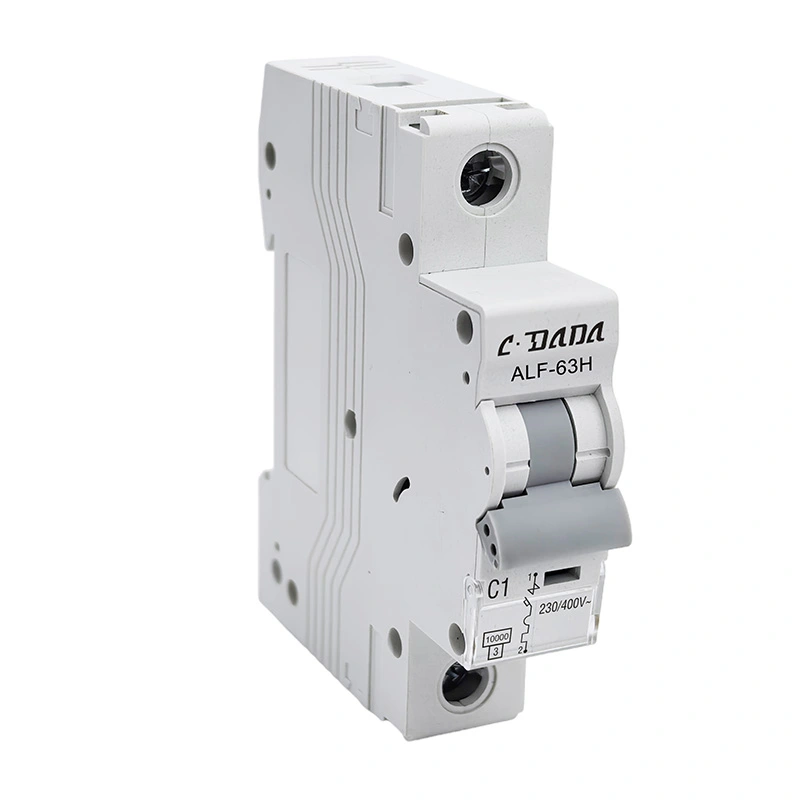

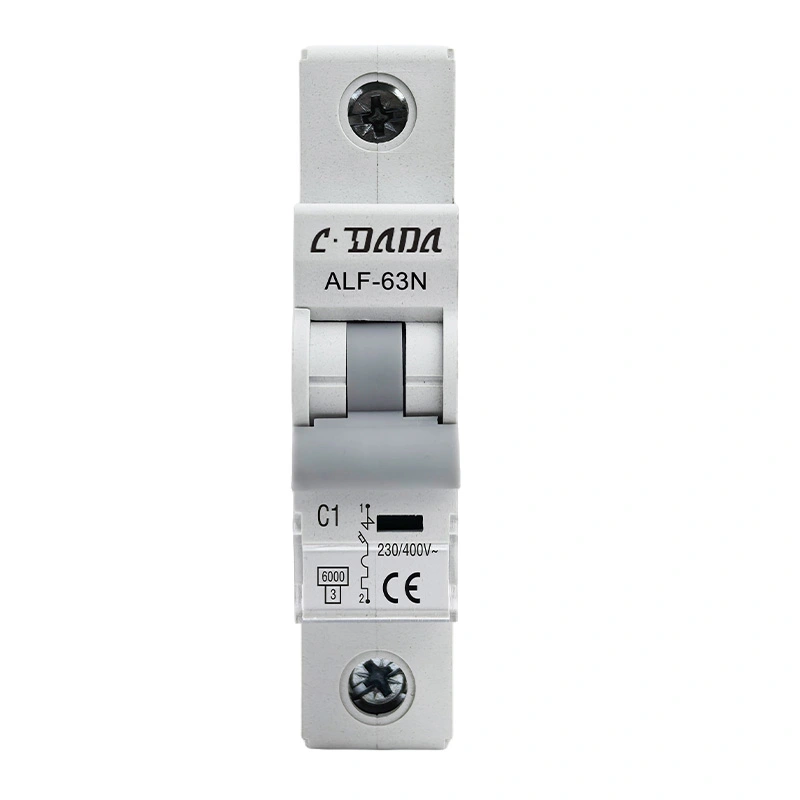

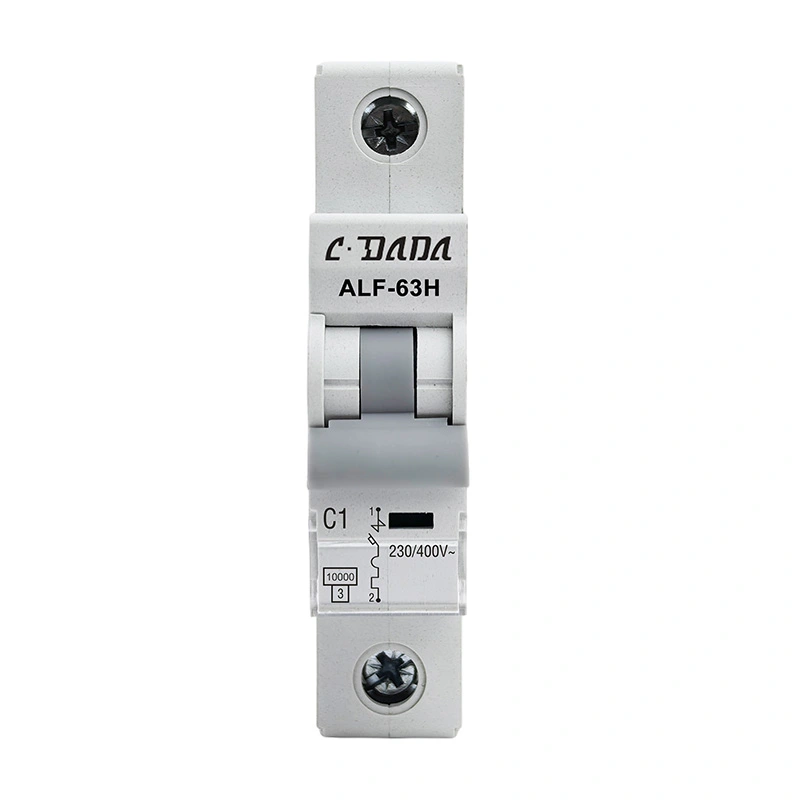

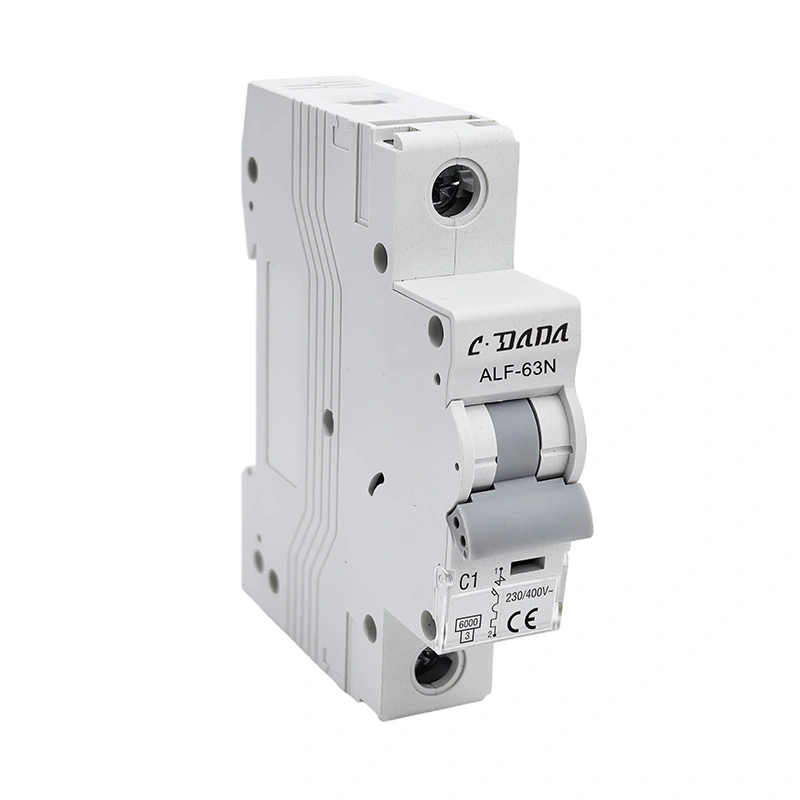

ALF-63N/H ছিৰিজৰ হাই ব্ৰেকিং 6KA 10kA ক্ষুদ্ৰ চাৰ্কিট ব্ৰেকাৰ (MCB), IEC60898 মানদণ্ডৰ সৈতে মিল খায়, MCB নিৰ্ভৰযোগ্য পৰিৱেশন, নিখুঁত সুৰক্ষামূলক কাৰ্য্য, চুটি মুক্তি সময় ,আৰু উচ্চ ব্ৰেক ক্ষমতা, সৰু আয়তনৰ বৈশিষ্ট্য আছে। ইয়াক কন্টাক্টৰ, চুইচগিয়াৰ, আৰু বৈদ্যুতিক যন্ত্ৰত আৰু অতিৰিক্ত বোজাত বহুলভাৱে ব্যৱহাৰ কৰা হয়।

CDADA ৰ সৈতে যোগাযোগ কৰক আৰু আপোনাৰ নিৰ্মাতা হিচাপে আমাক বাছি লওক, আমি OEM/ODM সেৱা আগবঢ়াব পাৰো।

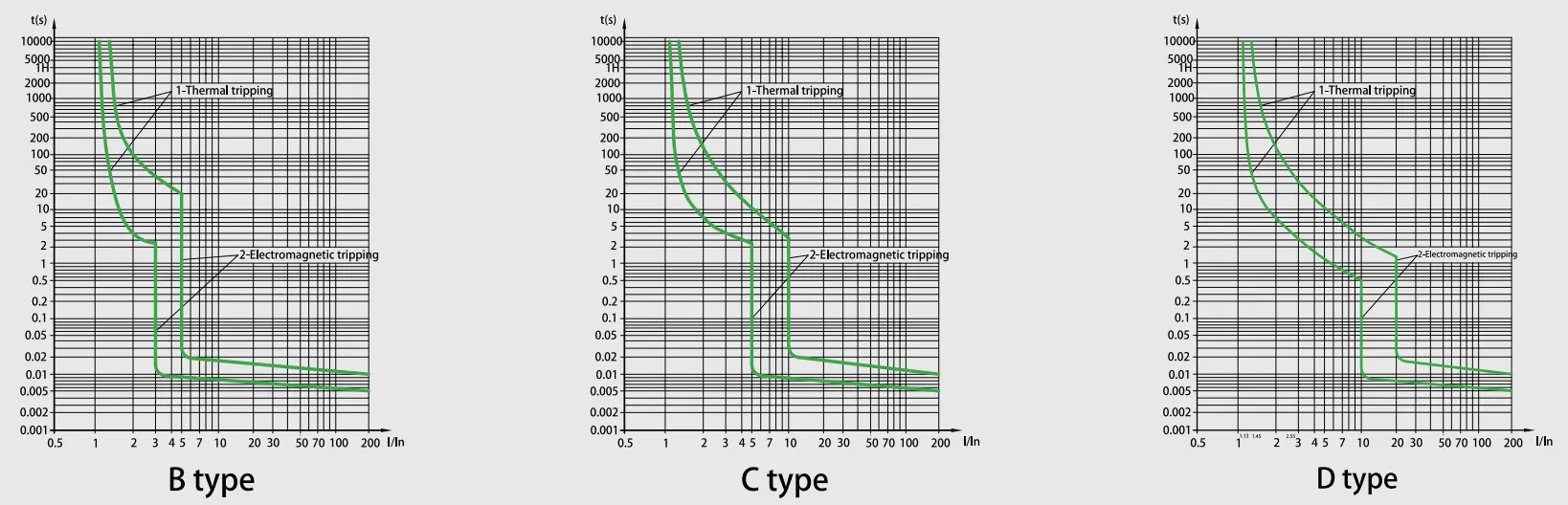

বৈশিষ্ট্যপূৰ্ণ বক্ৰ

কাৰিকৰী নিৰ্দিষ্টকৰণ

ALF-63N/H ছিৰিজ 6KA 10kA ক্ষুদ্ৰ চাৰ্কিট ব্ৰেকাৰ
মানদণ্ড	EN/IEC60898-1
ভংগ ক্ষমতা(kA)	৬,১০
সুৰক্ষা	অভাৰলোড আৰু শ্বৰ্ট চাৰ্কিটৰ বিৰুদ্ধে
ৰেটেড কাৰেণ্ট(A)In	১,২,৩,৪,৬,১০,১৩,১৬,২০,২৫,৩২,৪০,৫০,৬৩
ৰেটেড ভল্টেজ(V)	১পিএচি ২৩০/৪০০,২৪০/৪১৫
	১পি+এন,২পি,৩পি,৩পি+এন,৪পিএচি৪০০/৪১৫
ৰেটেড ইম্পলছ সহ্য ভল্টেজ Uimp(kV)	4
ৰেটেড ইনচুলেচন ভল্টেজ Ui(V)	500
শক্তি সীমিত কৰা cass	3
পৰিৱেশৰ উষ্ণতা(°C)	-২৫~+৪০,সৰ্বোচ্চ.৯৫%আৰ্দ্ৰতা
থাৰ্মেল অপাৰেটিং লিমিট	১.১৩xln এঘণ্টাৰ ভিতৰত কোনো ট্ৰিপিং নহয়
	1.45xIn এঘণ্টাৰ ভিতৰত ট্ৰিপিং
চুম্বকীয় অপাৰেটিং	খ:(৩-৫)xইঞ্চি,গ:(৫-১০)xইন,ঘ:(১০-২০)xইঞ্চি
খুঁটাৰ সংখ্যা	১পি,১পি+এন,২পি,৩পি,৩পি+এন আৰু ৪পি
ভ্ৰমণৰ ধৰণ	তাপীয়/চুম্বকীয় মুক্তি
টাৰ্মিনেল ক্ষমতা	16mm2 নমনীয় বা 25mm2 কঠিন 25A ৰেটিংলৈকে
	32A ৰ পৰা 63A ৰেটিংলৈকে 25mm2flexible বা 35mm2rigid
সুৰক্ষাৰ ডিগ্ৰী	আইপি২০
সংস্থাপন	35mm DIN ৰেলত মাউণ্ট কৰা
প্ৰস্থ	প্ৰতি খুঁটাত ১৭.৮মিমি

চাৰ্কিট ব্ৰেকাৰ মুক্তিৰ বৈশিষ্ট্য

নহয়।	মুক্তিৰ ৰেটেড কাৰেণ্ট(A)	প্ৰাৰম্ভিক অৱস্থা	কাৰেণ্ট পৰীক্ষা কৰক	নিৰ্দিষ্ট সময়	ফলাফল লাভ কৰিব লাগিব	মন্তব্য
1	১-৬৩	ঠাণ্ডা অৱস্থা	১.১৩ইঞ্চি	t≤১ঘন্টা	নন-ট্ৰিপ
2	১-৬৩	পূৰ্বৰ পৰীক্ষাৰ ওপৰত	১.৪৫লিয়ন	t<1h	যাত্ৰা	5s ত ধাৰ্য্য কৰা মানলৈ কাৰেণ্ট সংহতি কৰা
3	ইন≤৩২	ঠাণ্ডা অৱস্থা	২.৫৫ইঞ্চি	১s	যাত্ৰা
	ইন>৩২
4	১-৬৩	ঠাণ্ডা অৱস্থা	৩ইঞ্চি	t≤০.১ছেকেণ্ড	নন-ট্ৰিপ	বি ধৰণৰ
			৫ইঞ্চি	t<০.১s	যাত্ৰা	বি ধৰণৰ
			৫১০লনত	t≤০.১ছেকেণ্ড	নন-ট্ৰিপ	C টাইপ
			১০ইঞ্চি	t<০.১s	যাত্ৰা	C টাইপ
			২০লন	t≤০.১ছেকেণ্ড	নন-ট্ৰিপ	D টাইপ
				t<০.১s	যাত্ৰা	D টাইপ

সহনশীলতা(অপাৰেচন)

শ্ৰেণী	অপাৰেচন চক্ৰ	অপাৰেচন ফ্ৰিকুৱেন্সি	ৰেটেড কাৰেণ্ট
বৈদ্যুতিক সহনশীলতা	4000	২৪০/ঘন্টা	১-৩২
		১২০/ঘন্টা	৪০-৬৩
যান্ত্ৰিক সহনশীলতা	10000	২৪০/ঘন্টা	১-৬৩

বৈশিষ্ট্যসমূহ

★ আল্ট্ৰা-হাই শ্বৰ্ট-চাৰ্কিট ব্ৰেকিং ক্ষমতা

উন্নত চাপ নিয়ন্ত্ৰণ প্ৰযুক্তিয়ে উদ্যোগৰ মানদণ্ডৰ তুলনাত অধিক বাধাৰ ক্ষমতা লাভ কৰে, যাৰ ফলত চৰম দোষৰ পৰিস্থিতিত ঔদ্যোগিক গ্ৰেডৰ বৈদ্যুতিক ব্যৱস্থাৰ বাবে নিৰ্ভৰযোগ্য সুৰক্ষা নিশ্চিত কৰা হয়।

★ দ্বৈত-ম'ড সংযোগ আন্তঃপৃষ্ঠ

সংহত হাইব্ৰিড টাৰ্মিনেল ডিজাইনে কঠিন বাছবাৰ ডকিং আৰু নমনীয় কেবুল ক্লেম্পিং দুয়োটা সমৰ্থন কৰে, বিভিন্ন সংস্থাপন পৰিস্থিতিসমূহৰ বাবে সঁজুলি-মুক্ত অভিযোজন সামৰ্থবান কৰে আৰু তাঁৰৰ সময় 40% হ্ৰাস কৰে।

★ দীৰ্ঘায়ুৰ বাবে শক্তি-সংৰক্ষণ ব্যৱস্থা

10,000 যান্ত্ৰিক চক্ৰ সহনশীলতাৰ সৈতে বসন্ত-সহায়ক অপাৰেটিং চিষ্টেম, পৰিধান-ক্ষতিপূৰণ প্ৰযুক্তিৰ বৈশিষ্ট্য

★ উন্নত কম্পোজিট ঘেৰাও

ফেম-ৰিটাৰ্কেণ্ট, তাপ-প্ৰতিৰোধী আৰু ইম্পলছ-প্ৰুফ বৈশিষ্ট্যৰ সৈতে সংহত আৰ্ক-কুৱেঞ্চিং চেম্বাৰৰ সৈতে নিহিত দোষৰ পৰিঘটনাৰ বাবে।

★ গতিশীল কাৰেণ্ট-সীমিত টপোলজি

বুদ্ধিমান লেট-থ্ৰু শক্তি দমনে শীৰ্ষ দোষ কাৰেণ্টসমূহ 65-80% হ্ৰাস কৰে, 30% সামগ্ৰিক চিস্টেম খৰচ হ্ৰাস সম্ভাৱনাৰ সৈতে ডাউনষ্ট্ৰিম ডিভাইচ ধাৰ্য্যকৰণ অনুকূলন সামৰ্থবান কৰে।

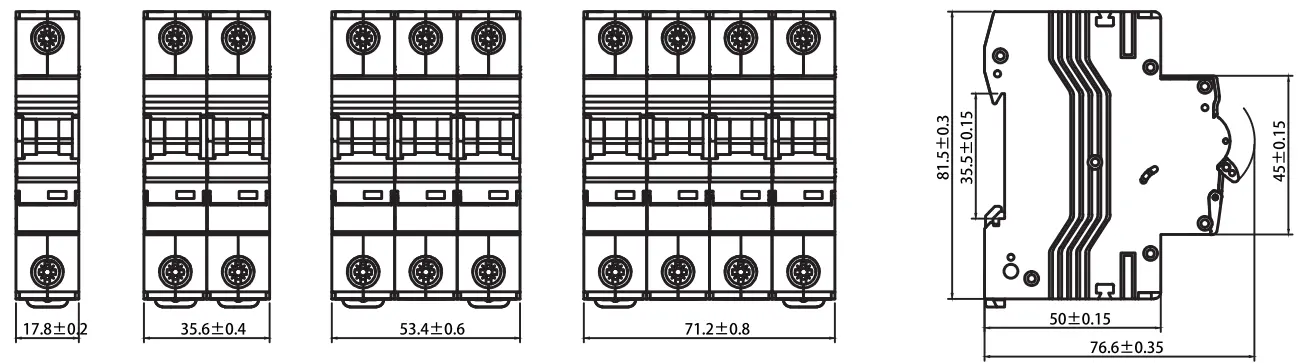

মাত্ৰাসমূহৰ ৰূপৰেখা প্ৰস্তুত কৰক

প্ৰয়োগৰ পৰিস্থিতি

★ আৱাসিক: ঘৰুৱা সুৰক্ষাৰ বাবে গ্ৰাহক ইউনিট আৰু বিতৰণ বৰ্ড।

★ শিল্প: কন্টাক্টৰ, চুইচগিয়াৰ, আৰু গধুৰ বৈদ্যুতিক যন্ত্ৰৰ সুৰক্ষা।

★ বাণিজ্যিক: কাৰ্যালয় ভৱন আৰু শ্বপিং মলত উচ্চ-ব্ৰেকিং নিৰ্ভৰযোগ্যতাৰ প্ৰয়োজন।

গুণগত নিয়ন্ত্ৰণ আৰু মানক পৰীক্ষণ

★ প্ৰতিটো CDADA MCB IEC60898-1 ৰ সৈতে সন্মতি নিশ্চিত কৰিবলৈ কঠোৰ পৰীক্ষাৰ অধীনত থাকে:

★ থাৰ্মেল ট্ৰিপিং পৰীক্ষা: ১.১৩In (নন-ট্ৰিপ) আৰু ১.৪৫In (১ ঘণ্টাৰ ভিতৰত ভ্ৰমণ)ত পৰীক্ষা কৰা হৈছে।

★ চুম্বকীয় ট্ৰিপিং পৰীক্ষা: B, C, আৰু D বৈশিষ্ট্যৰ বাবে নিখুঁত মুক্তি পৰীক্ষা।

★ বৈদ্যুতিক সহনশীলতা: ৪,০০০ অপাৰেচন চক্ৰৰ বাবে পৰীক্ষা কৰা হৈছে।

★ যান্ত্ৰিক সহনশীলতা: ১০,০০০ চক্ৰৰ বাবে পৰীক্ষা কৰা হৈছে।

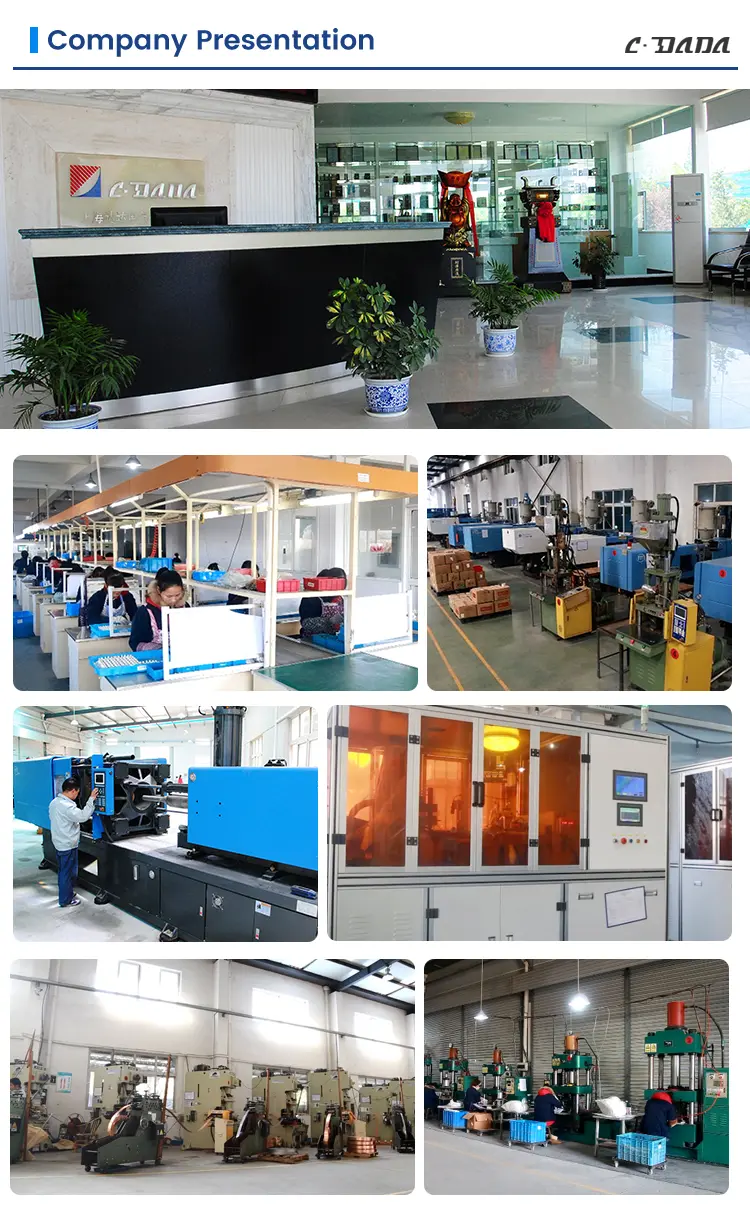

কাৰখানাৰ শক্তি আৰু সমৰ্থন

চাংহাই ডাডা ইলেক্ট্ৰিক কোম্পানী লিমিটেড হৈছে উন্নত উৎপাদন লাইন আৰু পেছাদাৰী অভিযান্ত্ৰিক দলৰ সৈতে অগ্ৰণী প্ৰস্তুতকাৰক। আমি প্ৰদান কৰোঁ:

★ গ্লোবেল ব্ৰেণ্ডৰ বাবে কাষ্টমাইজড OEM/ODM সেৱা।

★ শূন্য দোষযুক্ত ডেলিভাৰী নিশ্চিত কৰিবলৈ অত্যাধুনিক পৰীক্ষণ সঁজুলি।

★ গ্লোবেল লজিষ্টিক সমৰ্থন: পণ্য নিখুঁত অৱস্থাত উপস্থিত হোৱাটো নিশ্চিত কৰিবলৈ সাগৰ আৰু বিমান মালবাহীৰ বাবে অনুকূলিত পেকেজিং।
