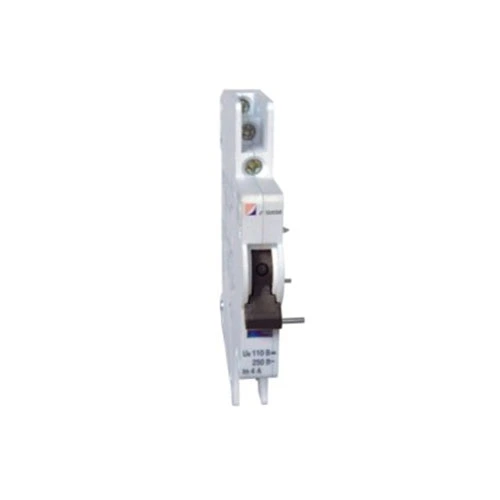

এমচিবি এলাৰ্ম আৰু সহায়ক যোগাযোগ

CDADA হৈছে ৪০+ বছৰৰ অভিজ্ঞতা থকা এটা প্ৰস্তুতকাৰক আৰু যোগানকাৰী, আমি বহুতো প্ৰকল্প দেখিছো য’ত পেনেল অপাৰেটৰসকলে এটা ট্ৰিপড ব্ৰেকাৰ মিছ কৰে—যেতিয়ালৈকে বহু দেৰি নহয়৷ সেইবাবেই আমি CDADA MCB এলাৰ্ম আৰু সহায়ক যোগাযোগ (DAB7-FL): এটা স্মাৰ্ট, স্থান-সঞ্চয় সমাধান যিয়ে আপোনাক এটা মডিউলত দুটা জটিল সংকেত দিয়ে—ব্ৰেকাৰ পজিচন (ON/OFF) আৰু ট্ৰিপৰ কাৰণ (অভাৰলোড/শ্বৰ্ট-চাৰ্কিট)।

আমাৰ পৰামৰ্শ: যদি আপোনাৰ নিয়ন্ত্ৰণ ব্যৱস্থাপ্ৰণালীয়ে এটা হস্তচালিত বন্ধ আৰু এটা ভুল ট্ৰিপৰ মাজত পাৰ্থক্য কৰিব লাগে, এইটো হৈছে আপুনি ধাৰ্য্য কৰিবলগীয়া আনুষংগিক। কেৱল ষ্টেণ্ডাৰ্ড সহায়ক যোগাযোগেই পাৰ্থক্য ক’ব নোৱাৰে—কিন্তু আমাৰে কৰিব পাৰে।

ডুৱেল-ফাংচন ডিজাইন: এটা মডিউল, দুটা সংকেত

CDADA MCB এলাৰ্ম আৰু সহায়ক যোগাযোগত এটা চতুৰ যান্ত্ৰিক নিৰ্বাচকৰ সৈতে দুটা স্বতন্ত্ৰ স্থানান্তৰ যোগাযোগৰ বৈশিষ্ট্য আছে:

★ “A” ত হালধীয়া সূচক: দুয়োটা যোগাযোগে সহায়ক যোগাযোগ হিচাপে কাম কৰে → সংকেত MCB ON/OFF অৱস্থা

★ “AL” ত হালধীয়া সূচক:

★ বাওঁ সংস্পৰ্শ = সহায়ক (ON/OFF অৱস্থা)

★ সোঁ যোগাযোগ = এলাৰ্ম (দোষৰ বাবে MCB ট্ৰিপ হ'লেহে সক্ৰিয় হয়)

★ ইয়াৰ অৰ্থ হ'ল আপুনি তাঁৰ কৰিব পাৰে:

★ “পাৱাৰ অন” দেখুৱাবলৈ এটা সেউজীয়া লাইট

★ “দোষ এলাৰ্ম” ট্ৰিগাৰ কৰিবলৈ এটা ৰঙা লাইট বা PLC ইনপুট

★ আপোনাৰ DAB7-63 MCB ত এটা এড-অন মডিউলৰ পৰা সকলো।

কাৰিকৰী নিৰ্দিষ্টকৰণ

গুৰুত্বপূৰ্ণ: এই আনুষংগিক স্বতন্ত্ৰ ব্যৱহাৰ কৰিব নোৱাৰি—ইয়াক এটা DAB7-63 MCB ত পোনপটীয়াকৈ মাউণ্ট কৰিব লাগিব।

সংস্থাপন সহায়ক (আমাৰ ক্ষেত্ৰ অভিযন্তাৰ পৰা)

★ নিৰাপদ, নিৰ্ভৰযোগ্য অপাৰেচনৰ বাবে এই পদক্ষেপসমূহ অনুসৰণ কৰক:

★ ইনষ্টল কৰাৰ আগতে চাৰ্কিটটো পাৱাৰ অফ কৰক।

★ DAB7-FL মডিউলটো DAB7-63 MCB ৰ বাওঁফালে স্লাইড কৰক যেতিয়ালৈকে ই ক্লিক নকৰে।

★ অন্তৰ্ভুক্ত দুপক্ষীয় টেপৰ সৈতে সুৰক্ষিত (কম্পন প্ৰতিৰোধৰ বাবে)।

★ 4 টা টাৰ্মিনেল (প্ৰতি যোগাযোগ গোটত 2) তাঁৰ সংযোগ কৰক:

★ সহায়ক (অৱস্থা)ৰ বাবে বাওঁ যোৰ ব্যৱহাৰ কৰক

★ এলাৰ্ম (ট্ৰিপ ধৰা পেলোৱা)ৰ বাবে সঠিক যোৰ ব্যৱহাৰ কৰক

★ যদি আপুনি দোষ এলাৰ্ম কাৰ্য্যকৰীতাৰ প্ৰয়োজন হয় তেন্তে হালধীয়া নিৰ্বাচকক “AL” লে ছেট কৰক।

★ পৰীক্ষা: MCB মেনুৱেলি ট্ৰিপ—এটা ফল্ট ট্ৰিপৰ সময়ত কেৱল এলাৰ্ম কন্টাক্টটোৱেই অৱস্থা সলনি কৰিব লাগে।

★ Pro Tip: আপোনাৰ তাঁৰবোৰ স্পষ্টকৈ লেবেল কৰক! বহু কাৰিকৰী বিদ্যাবিদে কমিচনিঙৰ সময়ত সহায়ক বনাম এলাৰ্ম সংকেতক বিভ্ৰান্ত কৰে।

আপুনি এটা প্ৰামাণিক সহায়ক যোগাযোগৰ পৰিবৰ্তে এইটো কেতিয়া ব্যৱহাৰ কৰিব লাগে?

সাধাৰণ প্ৰয়োগসমূহ:

★ ডাটা চেণ্টাৰ পিডিইউ নিৰীক্ষণ

★ সৌৰ কম্বিনাৰ বাকচ

★ শিল্প নিয়ন্ত্ৰণ পেনেল

★ বিল্ডিং মেনেজমেণ্ট চিষ্টেম (BMS)

★ লিফট বা HVAC সুৰক্ষা বৰ্তনী

সঘনাই সোধা প্ৰশ্ন

প্ৰশ্ন ১: মই এইটো নন-চিডিএডিএ এমচিবিত ব্যৱহাৰ কৰিব পাৰিমনে?

উত্তৰ ১: নহয়, DAB7-FL যান্ত্ৰিক আৰু মাত্ৰিকভাৱে কেৱল CDADA DAB7-63 ব্ৰেকাৰৰ বাবে ডিজাইন কৰা হৈছে। ই শ্বনাইডাৰ, এবিবি, বা ছিমেন্সৰ এমচিবিত ফিট নহ’ব।

প্ৰশ্ন ২: এলাৰ্ম কন্টাক্টটোৱে প্ৰকৃততে কেনেকৈ কাম কৰে?

উত্তৰ ২: এমচিবিৰ ভিতৰত, তাপ/চুম্বকীয় দোষ ট্ৰিপৰ সময়ত এটা ট্ৰিপ লেচ ব্যৱস্থাই বেলেগ ধৰণে গতি কৰে বনাম হাতৰ চুইচ-অফ। DAB7-FL এ এই যান্ত্ৰিক পাৰ্থক্য ধৰা পেলায় আৰু কেৱল প্ৰকৃত দোষৰ সময়ত এলাৰ্ম সংস্পৰ্শ সক্ৰিয় কৰে।

প্ৰশ্ন ৩: মোক দুয়োটা যোগাযোগৰ তাঁৰযুক্ত প্ৰয়োজন নেকি?

উ৩: অৱশ্যেই নহয়। আপুনি কেৱল সহায়ক, কেৱল এলাৰ্ম, বা দুয়োটা ব্যৱহাৰ কৰিব পাৰে—আপোনাৰ নিয়ন্ত্ৰণ যুক্তিৰ ওপৰত নিৰ্ভৰ কৰি। মডিউলে আপোনাক নমনীয়তা দিয়ে।

প্ৰশ্ন ৪: ডিচি সৌৰ প্ৰয়োগৰ বাবে ই উপযোগী নেকি?

উ৪: হয়! 110V/0.5A ৰ DC-12 ৰেটিংৰ সৈতে, ই সৌৰ ষ্ট্ৰিং নিৰীক্ষণৰ বাবে আদৰ্শ য’ত আপুনি দূৰৈৰ পৰা PV এৰেৰ দোষ ধৰা পেলাব লাগে।

প্ৰশ্ন ৫: জেনেৰিক ব্ৰেণ্ডতকৈ চিডিএডিএ বাছি লোৱাটো কিয়?

উত্তৰ ৫: কাৰণ আমি অফাৰ দিওঁ:

● প্ৰকৃত দোষ বৈষম্য (কেৱল অৱস্থান সংবেদন নহয়)

● DAB7 MCBs ৰ সৈতে নিৰৱচ্ছিন্ন সংহতি—কোনো এডাপ্টাৰ প্লেট নাই

● কাৰখানাত পৰীক্ষা কৰা যান্ত্ৰিক সংযোজন – কোনো খেল বা মিছ কৰা সংকেত নাই

● ক্ষেত্ৰ পৰীক্ষণৰ বাবে দৃশ্যমান সূচক (হালধীয়া পতাকা) পৰিষ্কাৰ কৰক

● হেঁচামুক্ত প্ৰকল্পৰ বাবে গ্ল’বেল চাৰ্টিফিকেচন (CE, CB, RoHS)।

চিডিএডিএ আৰ এণ্ড ডিৰ পৰা চূড়ান্ত টোকা

আধুনিক বৈদ্যুতিক ব্যৱস্থাত ‘অন/অফ’ যথেষ্ট নহয়—আপুনি বুদ্ধিমত্তাৰ প্ৰয়োজন। আমাৰ MCB এলাৰ্ম আৰু সহায়ক যোগাযোগে এটা সৰল ব্ৰেকাৰক এটা ডায়েগনষ্টিক ন'ডলৈ ৰূপান্তৰিত কৰে, আপোনাক স্মাৰ্ট, সুৰক্ষিত পেনেল নিৰ্মাণ কৰাত সহায় কৰে। আৰু কাৰণ ইয়াক এমচিবি ডিজাইন কৰা একেটা দলেই নিৰ্মাণ কৰা হৈছে, আপুনি নিখুঁত ছিনাৰ্জি পায়—কোনো অনুমান নাই।” — চিডিএডিএ প্ৰডাক্ট ডেভেলপমেণ্ট টিম

অৰ্ডাৰ দিবলৈ সাজুনে? আমি আগবঢ়াইছো:

● পেনেল বিল্ডাৰৰ বাবে বাল্ক ৰেহাই

● পূৰ্ব-সংযুক্ত MCB + DAB7-FL ইউনিট (শ্ৰম ৰাহি)

● বিনামূলীয়া তাঁৰৰ ডায়াগ্ৰাম আৰু পিএলচি লজিকৰ উদাহৰণ
