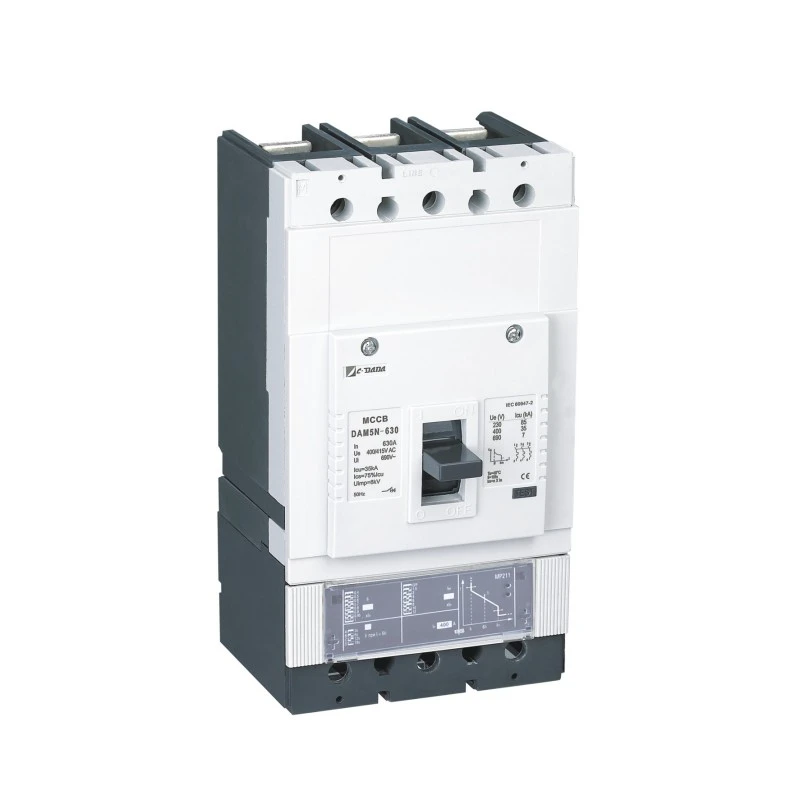

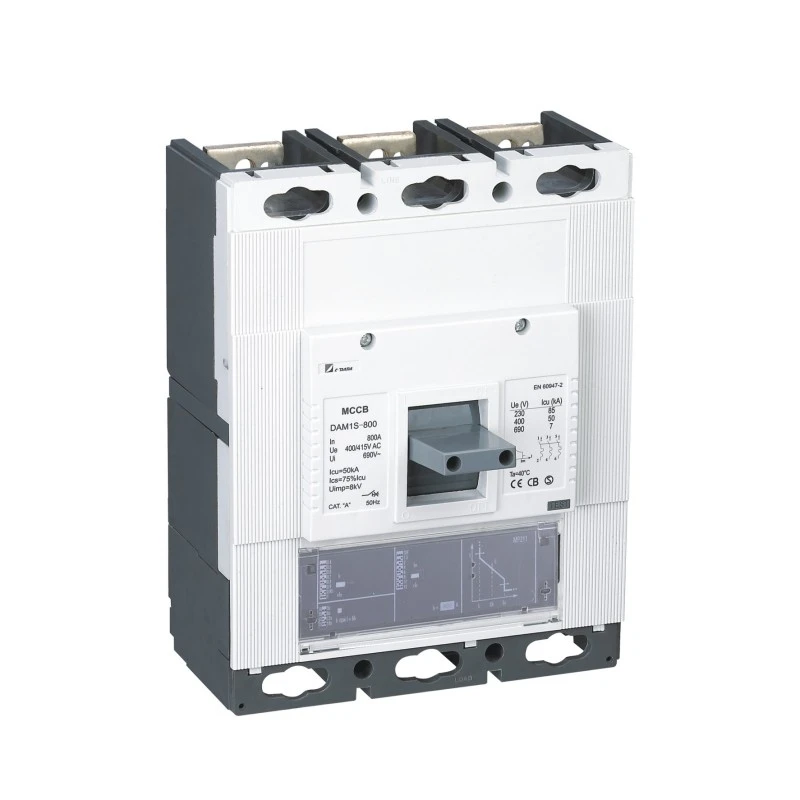

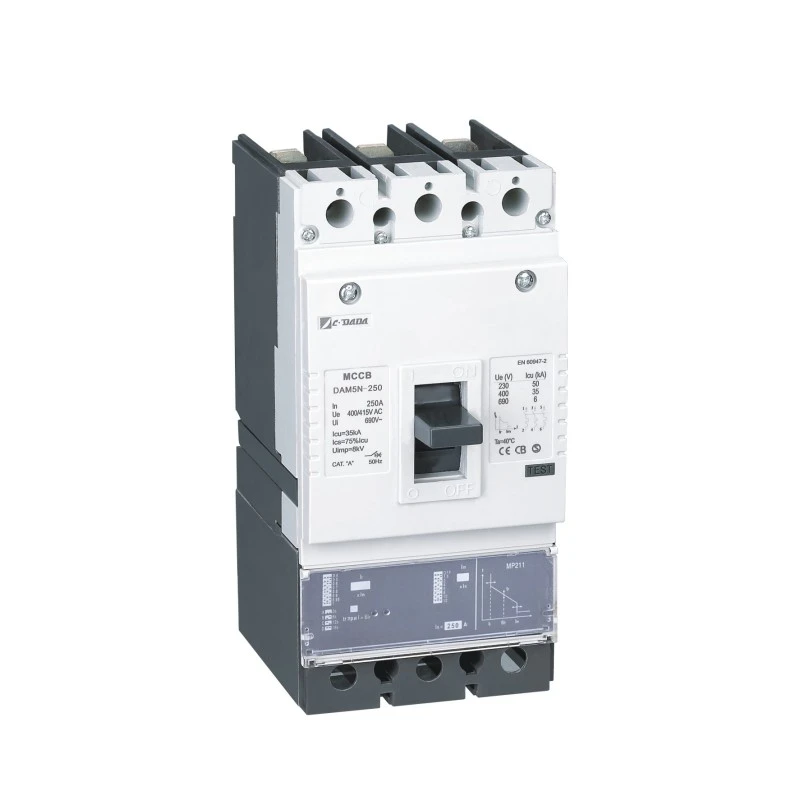

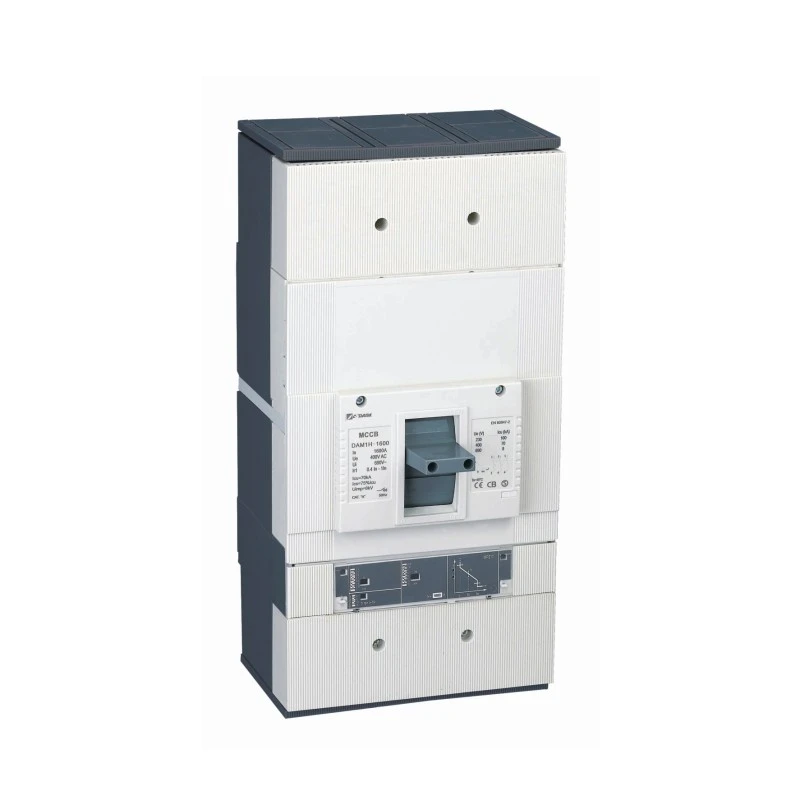

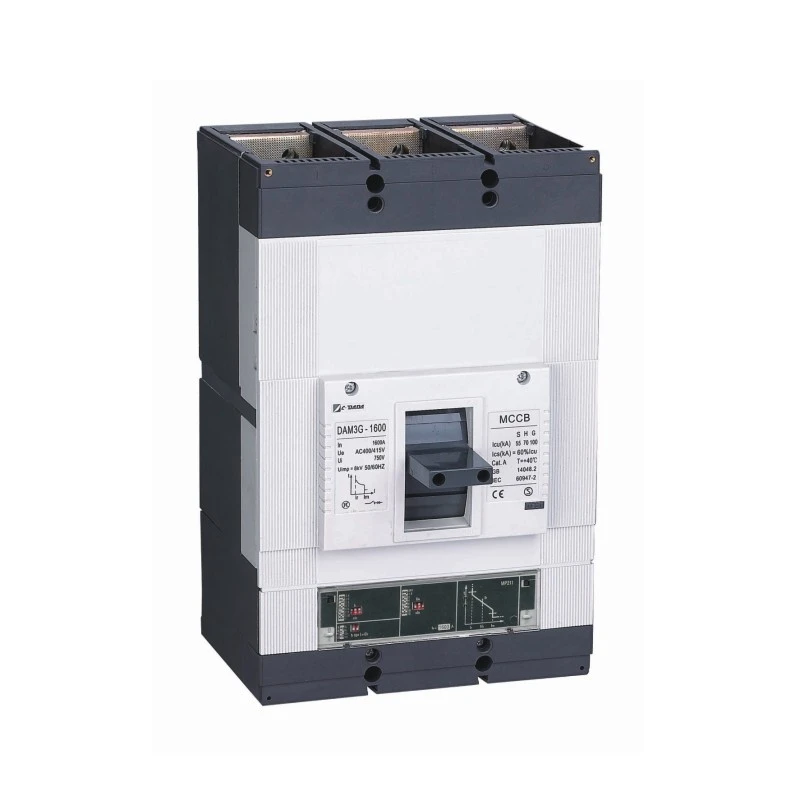

ইলেক্ট্ৰনিক টাইপ মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰ

নিখুঁততা, বুদ্ধিমত্তা আৰু নিৰ্ভৰযোগ্যতাৰ দাবী কৰা আধুনিক শক্তি ব্যৱস্থাৰ বাবে চাংহাই ডাডা ইলেক্ট্ৰিক কোম্পানী, লিমিটেডৰ ইলেক্ট্ৰনিক টাইপ মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰ। কম ভল্টেজ সুৰক্ষাৰ ক্ষেত্ৰত এটা নতুন মানদণ্ড নিৰ্ধাৰণ কৰে। পৰম্পৰাগত তাপ-চুম্বকীয় ব্ৰেকাৰৰ দৰে নহয়, এই বুদ্ধিমত্তাসম্পন্ন এমচিচিবিয়ে অতি সঠিক, প্ৰগ্ৰেমেবল অভাৰকাৰেণ্ট সুৰক্ষা প্ৰদান কৰিবলৈ এটা মাইক্ৰ'প্ৰচেছৰ-ভিত্তিক ইলেক্ট্ৰনিক ট্ৰিপ ইউনিট ব্যৱহাৰ কৰে—পৰিৱেশৰ উষ্ণতাৰ উঠা-নমাৰ পৰা প্ৰতিৰোধী।

৪০%ৰ পৰা ১০০% ইন (তাপীয়) আৰু ১.৫×ৰ পৰা ১২× ইন (চুম্বকীয়)লৈকে নিয়ন্ত্ৰণযোগ্য ছেটিংছৰ সৈতে, ই ডাটা চেণ্টাৰ, ঔদ্যোগিক উদ্যোগ, চিকিৎসালয়, আৰু নবীকৰণযোগ্য শক্তি ব্যৱস্থাত জটিল সমন্বয়ৰ বাবে অতুলনীয় নমনীয়তা প্ৰদান কৰে। 400V/415V ত 100A ৰ পৰা 1600A লৈ ৰেটিং কৰা হৈছে, ই উন্নত কাৰ্য্যকৰীতাৰ সৈতে কমপেক্ট ডিজাইনক সংযুক্ত কৰে—আৰু ইলেক্ট্ৰনিক্স বিফল হ'লেও চৰম দোষৰ সময়ত বিফল-নিৰাপদ প্ৰত্যক্ষ-ট্ৰিপ অন্তৰ্ভুক্ত কৰে।

মূল নিৰ্দিষ্টকৰণসমূহ

মডেল: CDADA DAM2 / DE Series (ইলেক্ট্ৰনিক টাইপ মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰ)

প্ৰকাৰ: ইলেক্ট্ৰনিক মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰ

মেৰু: ৩পি / ৪পি

ৰেটেড ভল্টেজ (Ue): 400V / 415V AC

ৰেটেড কাৰেণ্ট (ইন): ১০০এ – ১৬০০এ

ট্ৰিপ ইউনিট: মাইক্ৰ'প্ৰচেছৰ-ভিত্তিক ইলেক্ট্ৰনিক মুক্তি

তাপ সমন্বয় (Ir): ৪০% – ১০০% In

চুম্বকীয় সমন্বয় (Im): ১.৫× – ১২× ইঞ্চি

সুবিধা

★ বহল পৰিসৰ:100A ৰ পৰা 1600A(AC)

★ কমপেক্ট মাত্ৰা

★ নিয়ন্ত্ৰণযোগ্য তাপীয় ছেটিং(40-100%)In.

★ নিয়ন্ত্ৰণযোগ্য চুম্বকীয় ছেটিং(1.5-12times)In.

★ ট্ৰিপ বুটাম ব্যৱস্থা কৰিবলৈ ঠেলি দিয়ক।

★ পৃথক মূল আৰু আৰ্চিং যোগাযোগ

★ আনুষংগিক বস্তুৰ বিস্তৃত পৰিসৰ।

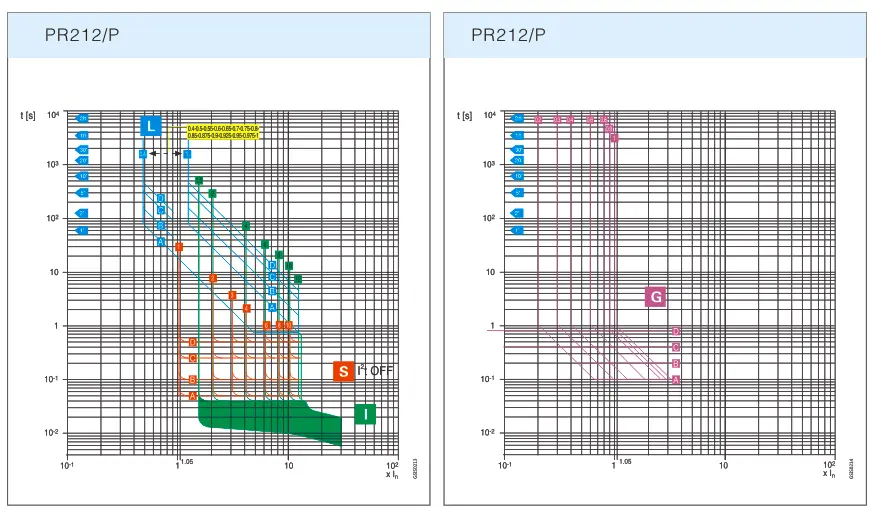

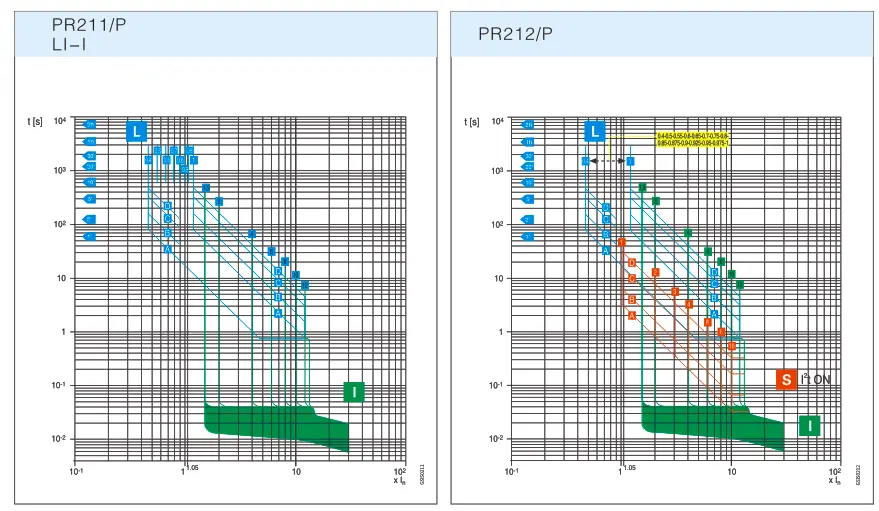

ইলেক্ট্ৰনিক মুক্তিৰ বৈশিষ্ট্য বক্ৰ

বৈদ্যুতিক পৰিমাপ

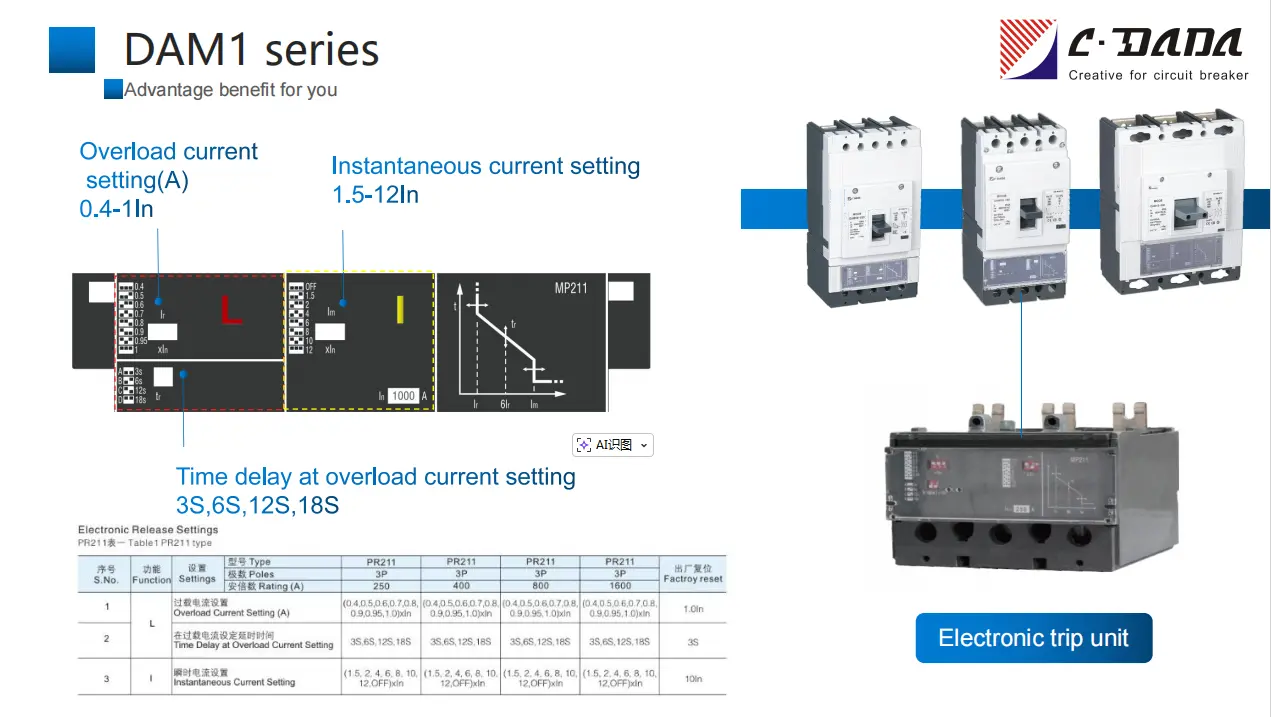

সূচী ১ PR211 ধৰণ

এছ.নং.

অনুষ্ঠান

ছেটিংছ

প্ৰকাৰ

পি আৰ ২১১

পি আৰ ২১১

পি আৰ ২১১

পি আৰ ২১১

কাৰখানা ৰিছেট কৰক

মেৰু

৩পি

৩পি

৩পি

৩পি

ৰেটিং (A)

250

400

800

1600

1

L

অভাৰলোড বৰ্তমান সংহতি (A)

(০.৪,০.৫,০.৬,০.৭,০.৮,০.৯,০.৯৫,১.০)xIn

(০.৪,০.৫,০.৬,০.৭,০.৮,০.৯,০.৯৫,১.০)xIn

(০.৪,০.৫,০.৬,০.৭,০.৮,০.৯,০.৯৫,১.০)xIn

(০.৪,০.৫,০.৬,০.৭,০.৮,০.৯,০.৯৫,১.০)xIn

১.০ইঞ্চি

2

অভাৰলোড বৰ্তমান সংহতিত সময় বিলম্ব

৩S,৬S,১২S,১৮S

৩S,৬S,১২S,১৮S

৩S,৬S,১২S,১৮S

৩S,৬S,১২S,১৮S

৩S

3

I

তৎক্ষণাত বৰ্তমানৰ সংহতি

(১.৫, ২, ৪, ৬, ৮, ১০, ১২,OFF)xIn

(১.৫, ২, ৪, ৬, ৮, ১০, ১২,OFF)xIn

(১.৫, ২, ৪, ৬, ৮, ১০, ১২,OFF)xIn

(১.৫, ২, ৪, ৬, ৮, ১০, ১২,OFF)xIn

১০ইঞ্চি

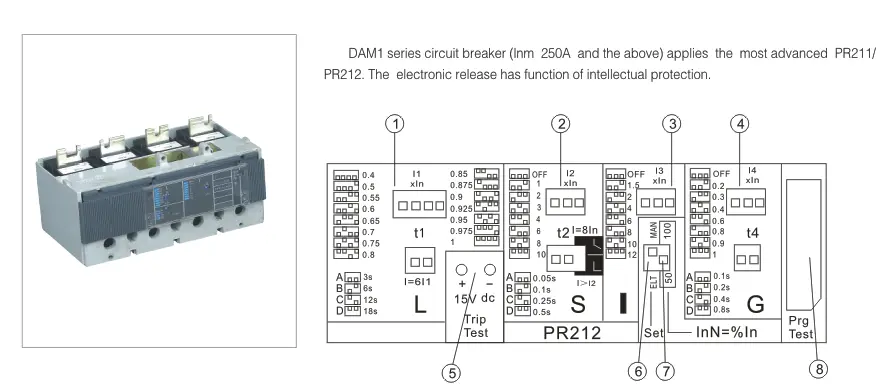

সূচী ২ PR212 ধৰণৰ

এছ.নং.

অনুষ্ঠান

ছেটিংছ

প্ৰকাৰ

পি আৰ ২১২

পি আৰ ২১২

পি আৰ ২১২

পি আৰ ২১২

কাৰখানা ৰিছেট কৰক

মেৰু

৩পি

৩পি

৩পি

৩পি

ৰেটিং (A)

250

৪০০/৬৩০

800

1600

1

L

অভাৰলোড বৰ্তমান সংহতি (A)

(০.৪,০.৫,০.৫৫,০.৬,০.৬৫,০.৭,০.৭৫,০.৮)xIn

(০.৪,০.৫,০.৫৫,০.৬,০.৬৫,০.৭,০.৭৫,০.৮)xIn

(০.৪,০.৫,০.৫৫,০.৬,০.৬৫,০.৭,০.৭৫,০.৮)xIn

(০.৪,০.৫,০.৫৫,০.৬,০.৬৫,০.৭,০.৭৫,০.৮)xIn

১.০ইঞ্চি

2

অভাৰলোড বৰ্তমান সংহতিত সময় বিলম্ব

৩S,৬S,১২S,১৮S

৩S,৬S,১২S,১৮S

৩S,৬S,১২S,১৮S

৩S,৬S,১২S,১৮S

৩S

3

S

শ্বৰ্ট - চাৰ্কিট কাৰেণ্ট ছেটিং (A)

(১, ২, ৩, ৪, ৬, ৮, ১০,OFF)xIn

(১, ২, ৩, ৪, ৬, ৮, ১০,OFF)xIn

(১, ২, ৩, ৪, ৬, ৮, ১০,OFF)xIn

(১, ২, ৩, ৪, ৬, ৮, ১০,OFF)xIn

৬ইঞ্চি

4

শ্বৰ্ট চাৰ্কিট কাৰেণ্ট ছেটিঙত সময় বিলম্ব

০.০৫, ০.১, ০.২৫, ০.৫

০.০৫, ০.১, ০.২৫, ০.৫

০.০৫, ০.১, ০.২৫, ০.৫

০.০৫, ০.১, ০.২৫, ০.৫

০.১S

5

I

তৎক্ষণাত বৰ্তমানৰ সংহতি

(১.৫, ২, ৪, ৬, ৮, ১০, ১২,OFF)xIn

(১.৫, ২, ৪, ৬, ৮, ১০, ১২,OFF)xIn

(১.৫, ২, ৪, ৬, ৮, ১০, ১২,OFF)xIn

(১.৫, ২, ৪, ৬, ৮, ১০, ১২,OFF)xIn

১০ইঞ্চি

6

G

গ্ৰাউণ্ড ফল্ট কাৰেণ্ট ছেটিং (A)

(০.২,০.৩,০.৪, ০.৬,০.৮,০.৯,১.০, অফ)xIn

(০.২,০.৩,০.৪, ০.৬,০.৮,০.৯,১.০, অফ)xIn

(০.২,০.৩,০.৪, ০.৬,০.৮,০.৯,১.০, অফ)xIn

(০.২,০.৩,০.৪, ০.৬,০.৮,০.৯,১.০, অফ)xIn

১.০ইঞ্চি

7

মাটিৰ দোষ সংহতিত সময় বিলম্ব

০.১, ০.২, ০.৪, ০.৮

০.১, ০.২, ০.৪, ০.৮

০.১, ০.২, ০.৪, ০.৮

০.১, ০.২, ০.৪, ০.৮

০.৪S

8

বৈদ্যুতিক বা ইলেক্ট্ৰনিক প্ৰাচল নিৰ্ধাৰণ কৰা

ফাংচন SET (চুইচ ELT/MAN)

9

শূন্য ৰেখাৰ ডিপ চুইচৰ প্ৰাচল নিৰ্ধাৰণৰ বাবে ব্যৱহাৰ কৰা হয়

InN=%In,চুইচ ৫০/১০০

10

সংযোগ জোখা ডিভাইচৰ বাবে চকেট

পেনেল চকেট

চিডিএডিএ ইলেক্ট্ৰনিক এমচিচিবি কিয় বাছি লওক?

★ কেৱল অটোমেচন নহয়, প্ৰকৃত বুদ্ধিমত্তা
মাইক্ৰ'প্ৰচেছৰে বৰ্তমানৰ তৰংগ আকৃতিসমূহ অবিৰতভাৱে বিশ্লেষণ কৰে, নিখুঁত বিপৰীত-সময়, নিৰ্দিষ্ট-সময় আৰু তৎক্ষণাত সুৰক্ষা সক্ষম কৰে—তাপ বা বয়স বৃদ্ধিৰ বাবে কোনো ড্ৰিফ্ট নোহোৱাকৈ।

★ বিফল-নিৰাপদ ডিজাইন
ইলেক্ট্ৰনিক বৰ্তনীটো বিকল হ’লেও, এটা প্ৰত্যক্ষ ইলেক্ট্ৰ’মেগনেটিক লেচে গুৰুতৰ শ্বৰ্ট চাৰ্কিটৰ সময়ত ব্ৰেকাৰটো ট্ৰিপ হোৱাটো নিশ্চিত কৰে—আইইচি ৬০৯৪৭-২ সুৰক্ষা অতিৰিক্ততাৰ প্ৰয়োজনীয়তা পূৰণ কৰি।

★ উচ্চমানৰ সমন্বয়
আল্ট্ৰা-ৱাইড এডজাষ্টমেণ্ট ৰেঞ্জ (40–100% Ir, 1.5–12× Im) এ আপষ্ট্ৰিম/ডাউনষ্ট্ৰিম ডিভাইচসমূহৰ সৈতে নিখুঁত সমন্বয়ৰ অনুমতি দিয়ে—আউটেজ জ'নসমূহ কম কৰি।

★ ভৱিষ্যত-প্ৰমাণ আন্তঃগাঁথনি
বিল্ডিং ব্যৱস্থাপনা ব্যৱস্থাপ্ৰণালী (BMS) বা স্মাৰ্ট গ্ৰীডসমূহত সংহতিৰ বাবে বৈকল্পিক যোগাযোগ মডিউলসমূহ (Modbus RTU, Profibus) ৰ সৈতে সুসংগত।

★ বিশ্বব্যাপী মানদণ্ড, প্ৰতিযোগিতামূলক মূল্য
ছাংহাইত আই এছ অ’ ৯০০১ৰ অধীনত নিৰ্মিত, আন্তঃৰাষ্ট্ৰীয় প্ৰমাণপত্ৰৰ সৈতে—এছিয়ান খৰচ দক্ষতাত ইউৰোপীয় পৰ্যায়ৰ প্ৰদৰ্শন প্ৰদান কৰা।

★ আমাৰ ১৫ জন অভিযন্তাৰ এটা নিবেদিত দল আছে যিয়ে পণ্য বিকাশ, উন্নতি, আৰু কাষ্টমাইজেচনত মনোনিৱেশ কৰিছে।

আদৰ্শ প্ৰয়োগ

ডাটা কেন্দ্ৰসমূহ: নিখুঁত নিৰ্বাচিত ট্ৰিপিঙৰ সৈতে কেছকেডিং বিফলতাসমূহ প্ৰতিৰোধ কৰক

চিকিৎসালয়সমূহ: জীৱন-সহায়ক ব্যৱস্থাৰ বাবে নিৰৱচ্ছিন্ন শক্তি নিশ্চিত কৰা

ঔদ্যোগিক স্বয়ংক্ৰিয়কৰণ: ভিএফডি, চফ্ট ষ্টাৰ্টাৰ, আৰু ৰবটিক্সৰ সৈতে সমন্বয় কৰা

সৌৰ/বতাহৰ পাম: পৰিৱৰ্তনশীল প্ৰজন্মৰ প্ৰফাইলৰ সৈতে খাপ খুৱাই লোৱা

স্মাৰ্ট বাণিজ্যিক ভৱন: অতিৰিক্ত মিটাৰ অবিহনে শক্তি নিৰীক্ষণ সক্ষম কৰা

সঘনাই সোধা প্ৰশ্ন (FAQ)

প্ৰশ্ন ১: ইলেক্ট্ৰনিক এমচিচিবিক তাপ-চুম্বকীয় এমচিচিবিতকৈ কিহৰ বাবে পৃথক?

উত্তৰ ১: ইলেক্ট্ৰনিক টাইপ মল্ডেড কেছ চাৰ্কিট ব্ৰেকাৰে কাৰেণ্ট বিশ্লেষণ কৰিবলৈ আৰু উচ্চ নিখুঁততাৰে ট্ৰিগাৰ ট্ৰিগাৰ কৰিবলৈ এটা মাইক্ৰ'প্ৰচেছৰ ব্যৱহাৰ কৰে। ইহঁতে পৰিৱেশৰ উষ্ণতাৰ দ্বাৰা প্ৰভাৱিত নহয়, বহল সমন্বয় পৰিসৰ প্ৰদান কৰে, আৰু লোড ডাটা লগিং প্ৰদান কৰিব পাৰে—দ্বিধাতু/ছ’লেন’ইড-ভিত্তিক তাপ-চুম্বকীয় ধৰণৰ দৰে নহয়।

প্ৰশ্ন ২: ১৬০০এ ইলেক্ট্ৰনিক এমচিচিবি ৪-পোল কনফিগাৰেচনত উপলব্ধ নেকি?

উত্তৰ ২: হয়—২৫০এৰ পৰা ১৬০০এলৈকে সকলো চিডিএডিএ ইলেক্ট্ৰনিক এমচিচিবি ৩পি আৰু ৪পি দুয়োটা সংস্কৰণতে উপলব্ধ।

প্ৰশ্ন ৩: শ্বৰ্ট চাৰ্কিটৰ সময়ত ইলেক্ট্ৰনিক ট্ৰিপ ইউনিটটো বিকল হ’লে কি হ’ব?

উত্তৰ ৩: ব্ৰেকাৰত এটা যান্ত্ৰিক বেকআপ অন্তৰ্ভুক্ত কৰা হৈছে: চৰম দোষ কাৰেণ্টৰ সময়ত (>১২×In), এটা চুম্বকীয় লেচে প্ৰত্যক্ষ খোলাৰ সূচনা কৰে—ইলেক্ট্ৰনিক্স অফলাইনৰ সৈতেও সুৰক্ষা নিশ্চিত কৰে।

প্ৰশ্ন ৪: মই বাস্তৱ সময়ৰ বৰ্তমানৰ মানসমূহ নিৰীক্ষণ কৰিব পাৰিমনে?

উত্তৰ ৪: হয়—ইলেক্ট্ৰনিক ট্ৰিপ ইউনিটে নিৰ্বাচনযোগ্য সময়ৰ উইণ্ড'ত (যেনে, ২৪ ঘন্টা) তৎক্ষণাত, সৰ্বোচ্চ, নূন্যতম, আৰু গড় কাৰেণ্ট প্ৰদৰ্শন কৰে, যিটো শক্তি ব্যৱস্থাপনাৰ বাবে উপযোগী।

প্ৰশ্ন ৫: অন্যান্য বুদ্ধিমান এমচিচিবি ব্ৰেণ্ডতকৈ চিডিএডিএক কিয় বাছি লোৱা?

উত্তৰ ৫: চিডিএডিএই অফাৰ কৰে:

● প্ৰকৃত ডুৱেল-ৰেঞ্জ এডজাষ্টেবিলিটি (বহু প্ৰতিযোগীয়ে Im ≤10× লৈ সীমিত কৰে)

বিফল-নিৰাপদ যান্ত্ৰিক বেকআপ (সকলো “ইলেক্ট্ৰনিক” MCCB ত এইটো নাই)

● কমপেক্ট আকাৰ—পৰিৱৰ্তন নকৰাকৈ লিগেচি পেনেলত ফিট হয়

● শক্তিশালী বিশ্বব্যাপী প্ৰমাণীকৰণ পৰ্টফলিঅ' (ASTA, KEMA, CE)

● ইংৰাজীত কাৰিকৰী সহায়ৰ সৈতে OEM-বন্ধুত্বপূৰ্ণ মূল্য নিৰ্ধাৰণ
